如何快速自动生成站位表及自动与BOM校验

发布时间:2022-04-12浏览次数:963

SMT站位表概述

站位表(SMT行业中)是SMT上料防错的基础信息,用于对需上料物料与产线、贴片机位置、飞达规格型号、用量,建立基础资料。

SMT站位表是否正确?

首先需要人工确认站位表与SMT程序是否符合,上料员依照站位表安装好后,需由第三方确认者 (品管确定)核对。

站位表内容包括什么?

站位表内容为:SMT站位号相对应的物料编码、元件位号、飞达大小/间距、数量等等,根据不同公司的要求而定义。

制作站位表的主要挑战:

就目前来说,基本每一款贴片机都可以输出站位清单。

但对于企业来说,直接输出的站位清单一般不直接使用,需要先进行手动处理(如调整格式、删除多余的数据、添加公司logo等)。

当前做一份公司内部站位表,主要用时在于:将站位清单整理成公司内部格式;将清单与BOM进行效验。

此过程不仅耗时,而且整个过程基本是人员手动去处理,对人员经验有一定要求。

智能解决方案

以上使用场景在望友软件 VayoPro-SMT Expert 中已实现自动产生站位表、BOM与程序自动校验功能。

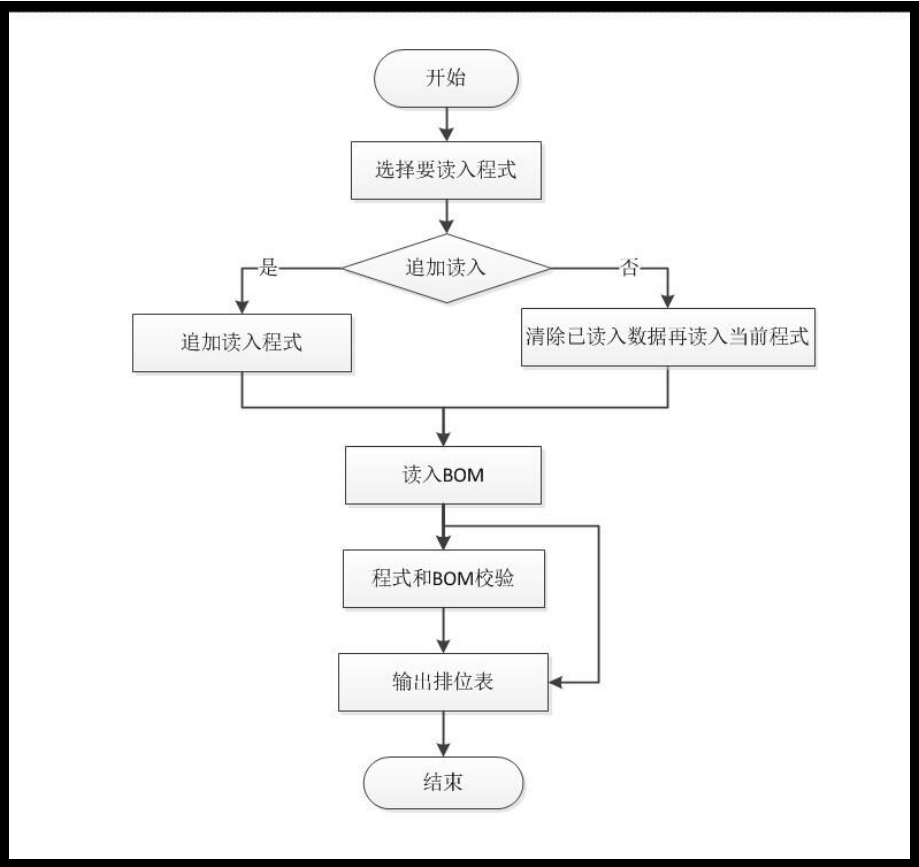

如图是望友SMT智能编程软件中的AutoFeederlist 的操作流程,流程分为四步简单灵活操作:

望友SMT智能编程软件中AutoFeederlist 操作流程

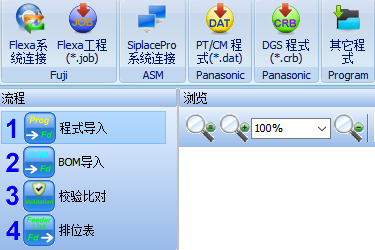

目前AutoFeederlist可支持行业中几款主流贴片机(Fuji/ASM/松下/Universal/YAMAHA等),并部分支持无缝连接。

AutoFeederlist可支持的主流贴片机

读入程序后,我们可以选择站位表模板进行输出(客户可以定制站位表格式),支持直接打印或输出PDF/Excel等格式,而在这个过程中BOM与程序校验也一并完成。

在这整个过程中,无需大量人工手动处理,流程更加智能高效,大大减少了错误的发生。

望友 SMT Expert 软件方案简介:

VayoPro-SMT Expert 软件是一款高效 SMT 贴片程序制作工具软件,它将传统手动编程方式转变为智能化过程。它极大化利用 CAD/Gerber/BOM 数据,智能匹配/创建 part data,智能校正贴装角度/极性/中心位置,智能生成拼板,输出贴片程式,生成上料表及装配图。而且软件还可以实现不同 SMT 产线或设备间程式快速转换,机贴装程式与 BOM 及 CAD 等数据的快速校验分析。

望友 SMT 软件方案优势:

1.减少因极性错误引起的商业风险(客户抱怨、返工、丢单、赔偿);

2.减少离线编程及在线调试时间;

3.增加 NPI 应对能力,加速打样或试产;

4.简化编程工作复杂度,简化人力资源管理;

5.提升智能化程度,减轻人员工作压力。
