DFX设计执行系统

保障产品高质量、高可靠、高效交付,助力企业利润增长!

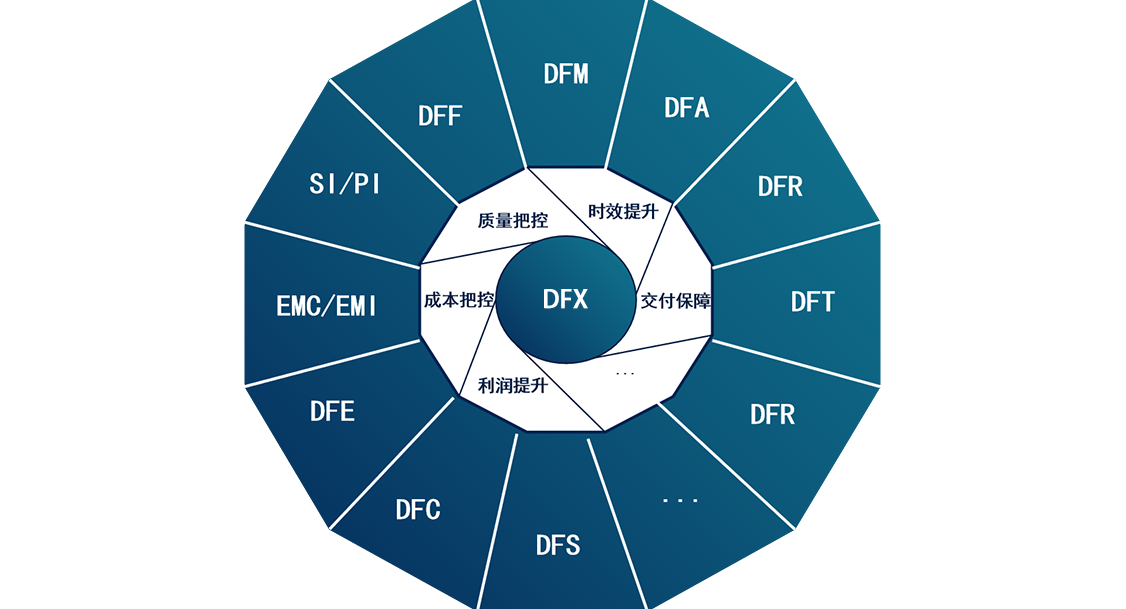

DFX全方位设计审查

Vayo-DFX设计执行系统,是一款系统平台化DFX(design for excellence)解决方案,面向PCB/PCBA互联设计及工艺等相关部门,帮助企业构建数字化规则及三维模型资产能力,实现PCB/PCBA设计过程的全方位轻量化审查。审查项目覆盖焊盘封装、布局布线、开短路、SI信号完整性、PI电源完整性、EMC电磁兼容、安规、制造、组装、可测试性、可靠性等。基于行业标准及经验知识,提供灵活多样的数字化规则及规则管理模块,结合三维装配视图,让质量问题无处可逃!

构建数字化规则及三维模型资产能力

保障产品高质量、高可靠、高效交付,助力企业利润增长!

传承知识经验,持续积累增值

数字化规则资产:DFX设计执行系统提供丰富的审查规则项及灵活的规则管理方式,可帮助企业快速构建数字化规则管理能力。 企业可根据自身需求,进行自主规则扩充,按照产品集、规则类型等实现集群化、个性化管理!

加速数字化样机实现,保障投板成功率

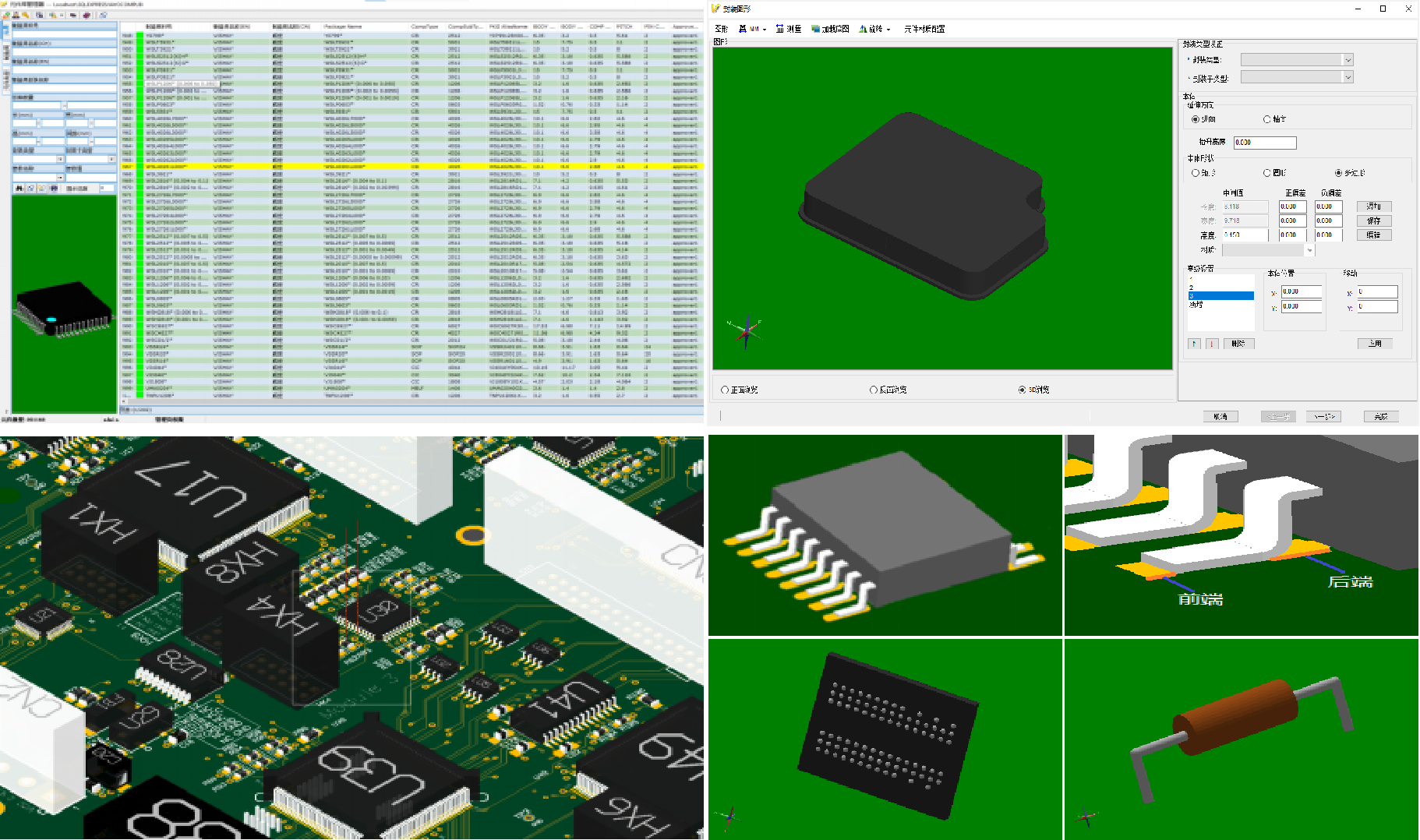

3D器件模型资产:DFX设计执行系统提供高效的三维器件模型管理模块,自带超过50万器件模型资产,支持参数化新建模型,并且可以将stp模型导入实现快速批量建模,为高效仿真验证提供标准化工具!

优化设计管理,丰富质量管理体系

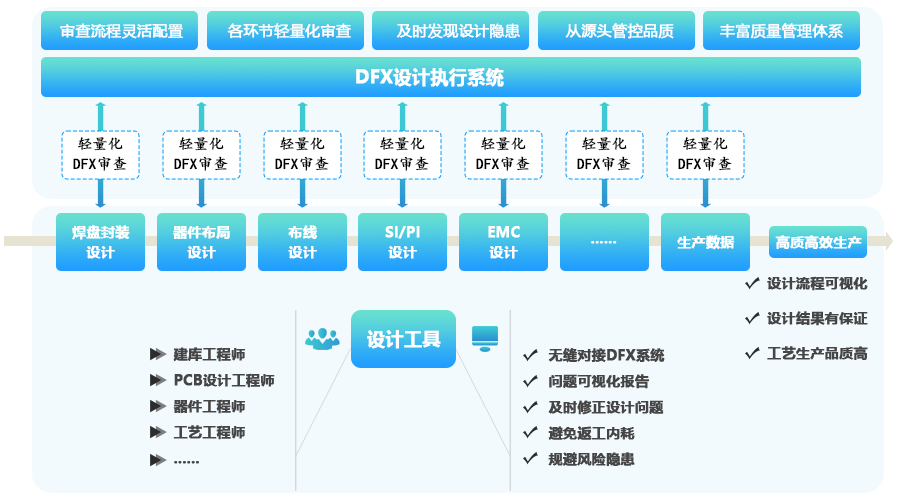

轻量化DFX审查:DFX设计执行系统提供灵活的流程配置功能,帮助企业从设计源头实现高质量发展管理,在设计各个重要环节实现快速精准的设计审查,及时发现设计隐患、快速优化,避免后续返工、反复沟通等其种种过程损耗,从源头保障产品质量可靠性!

可视化问题报告,内容项目丰富多样

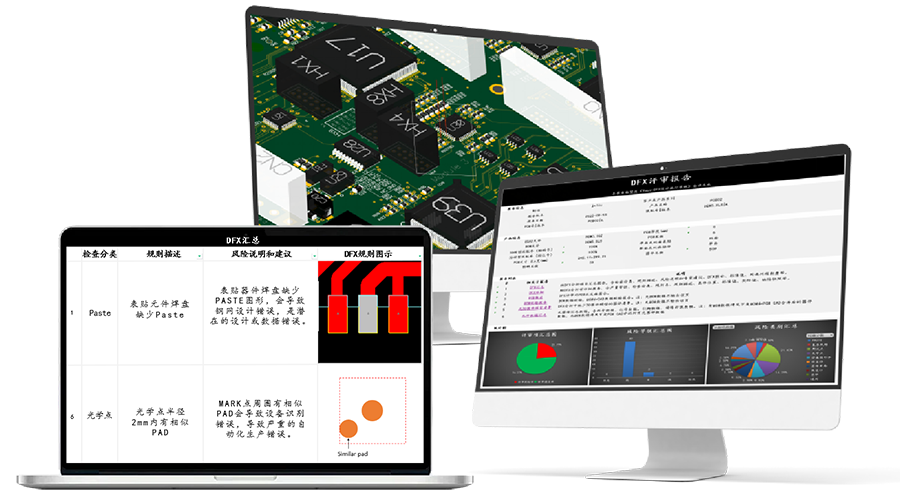

DFX汇总报告:DFX设计执行系统提供丰富的汇总报告项目,包含DFX问题报告(内含检查分类、规则描述、风险说明、专家优化建议、DFX图示、同类问题数量等)、BOM比对报告,DFX评审运行情况报告、规则统计报告等。 让问题更加直观、沟通更加高效、管理更加客观可靠!系统支持与ECAD工具、MCAD/CAE工具、PLM/PDM/MES系统等集成交互,帮助工程师快速完成设计修正,提升电子系统设计及分析效率,同时助力企业打造更完善的数字化质量管理体系!

Web化部署方式,灵活高效、安全稳定

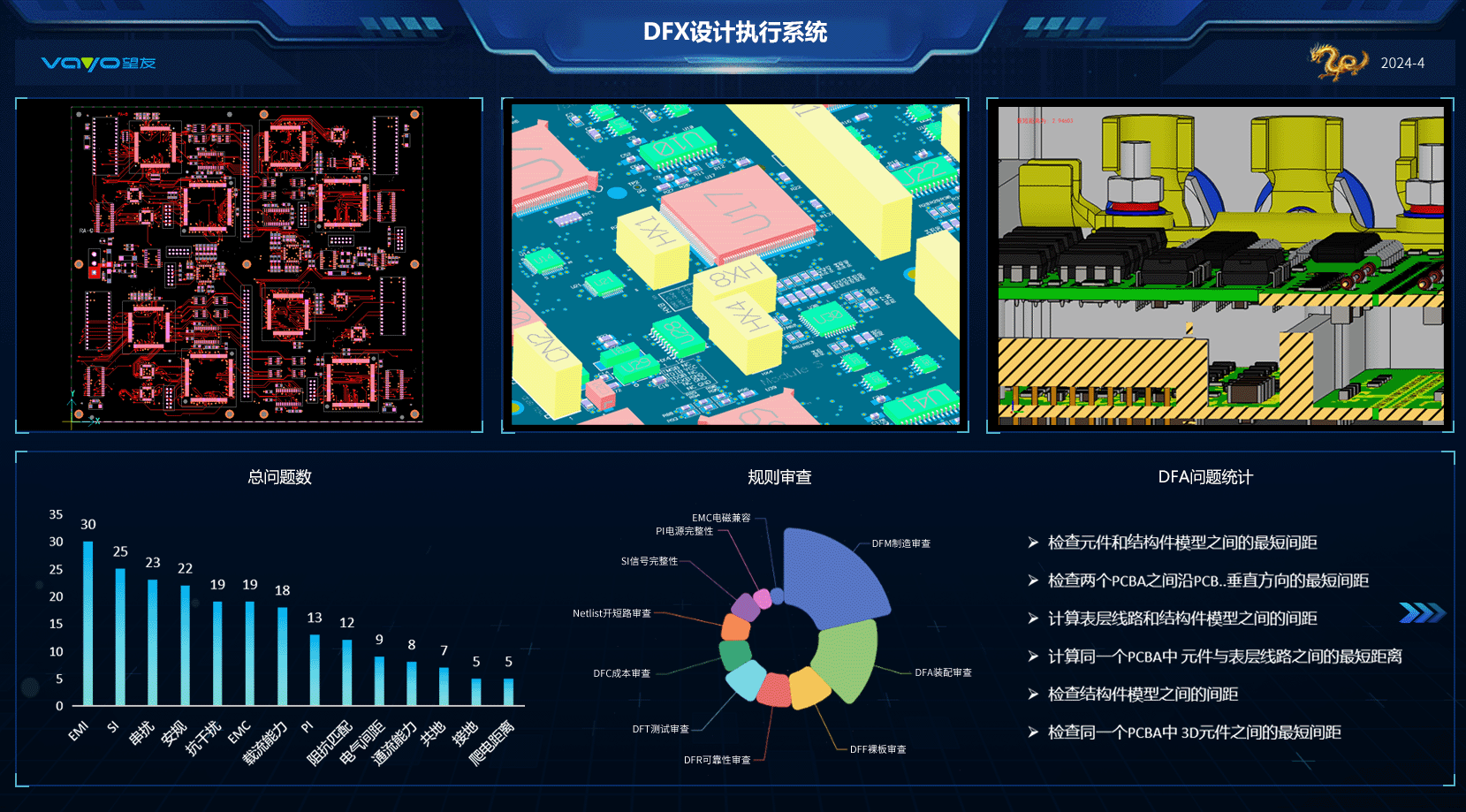

Web化部署方式:DFX设计执行系统革新本地化客户端运行方式,为企业提供一种灵活高效、安全稳定的新型DFX管理方案,让数据运行高度自动化、提升系统利用率;同一审查任务支持多人协同,确保结果准确性,实现最佳设计经验快速共享;企业可配置大幅屏幕展示DFX实时运行情况,为客户等提供质量提升数据的直观证明!

焊盘封装设计问题

可审查项例举

√ 焊盘图形设计焊盘多或缺失问题审查
√ 焊盘图形设计和器件规格不一致问题审查
√ 焊盘前/后/侧面焊接尺寸问题审查
√ 通孔引脚和孔尺寸匹配性问题审查
√ 焊盘封装设计第1脚位置问题审查
√ 焊盘图形设计极性标识问题审查
√ 焊图形设计中心位置问题审查
√ 阻焊开窗尺寸/焊盘间阻焊桥宽问题审查
√ 封装丝印线宽问题审查
√ 一物多厂家器件兼容性审查审查
√ 大宽高比器件/大器件小焊端问题审查
√ ……

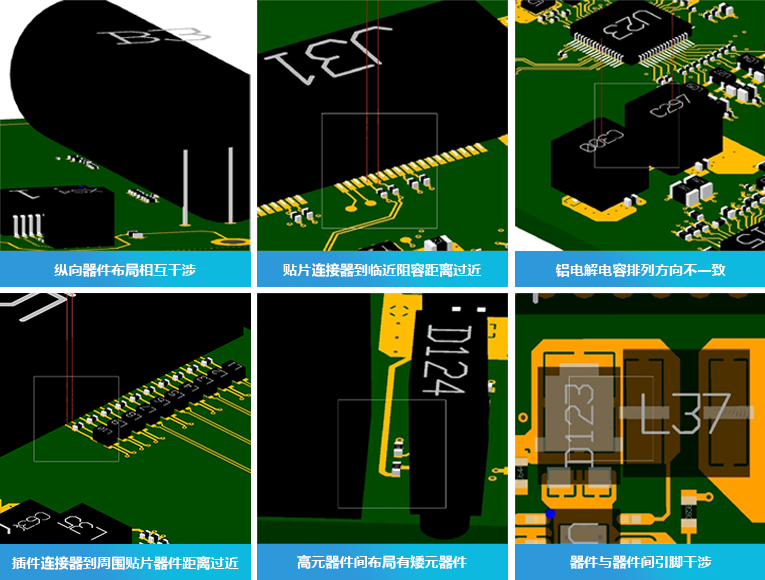

器件布局设计问题

可审查项例举

√ 器件间距问题审查
√ 器件摆放方向问题审查
√ 器件到传送边距离问题审查
√ 禁布区内有器件问题审查
√ 器件背面投影区有禁布器件问题审查
√ 压接器件和高器件距离问题审查
√ 压接器件焊盘和其它器件焊盘距离问题审查
√ 插件引脚长度和PCB板厚不匹配问题审查
√ 正反面布局有插件问题审查
√ 密间距器件焊盘和其它器件焊盘距离问题审查
√ 文字摆放关系错误问题审查
√ ……

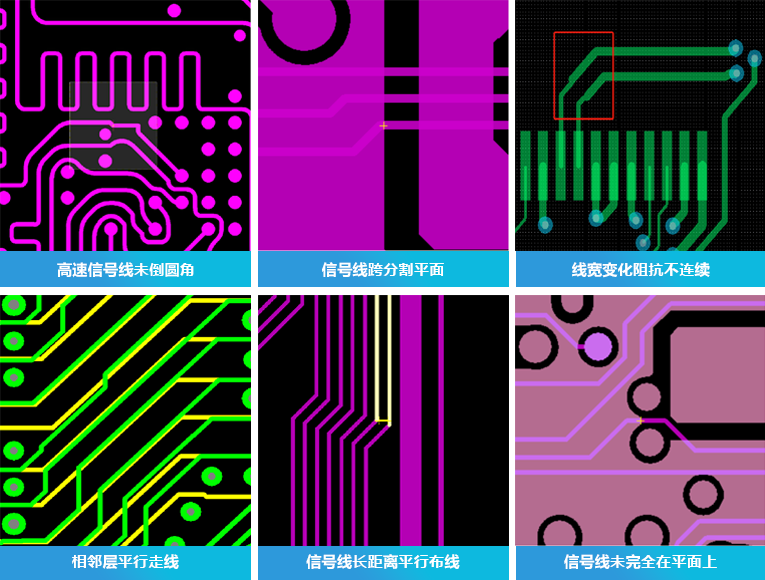

SI信号完整性设计问题

可审查项例举

√ 线路层走线和相邻层的平面空白处有交集问题审查
√ 走线被隔离区域跨分割问题审查
√ 特定信号上的过孔数量太多问题审查
√ 敏感线线宽变动,如阻抗线等问题审查
√ 高速信号和其他信号线平行长度太长问题审查
√ 针对相邻的线路层走线串扰问题审查
√ 布局空间满足的条件下走线间距大于3倍(3W)线宽审查
√ ......

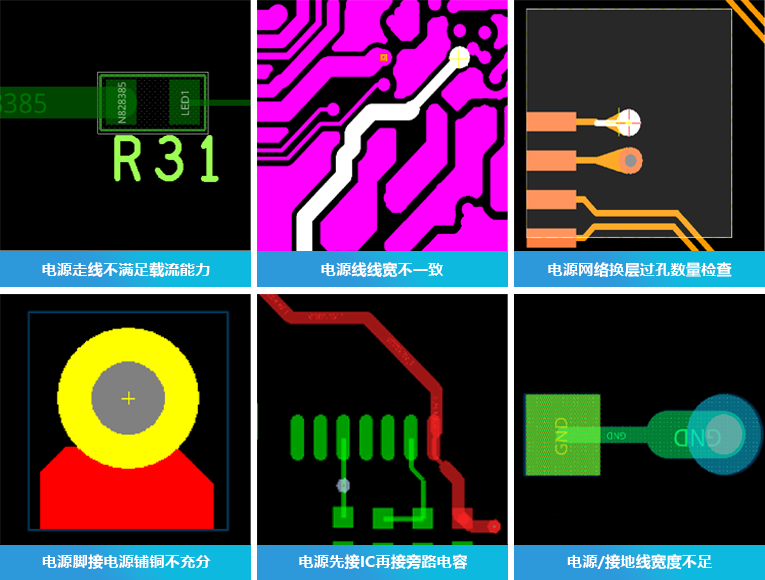

PI电源完整性设计问题

可审查项例举

√ 特定器件两端走线宽度不一致问题审查(小于电源线最小宽度)
√ 电源先过IC再过滤波电容问题审查
√ 电源走线宽度不足问题审查
√ 电源网络换层过孔数量问题审查
√ 电源平面与地平面保持20H缩进审查
√ ......

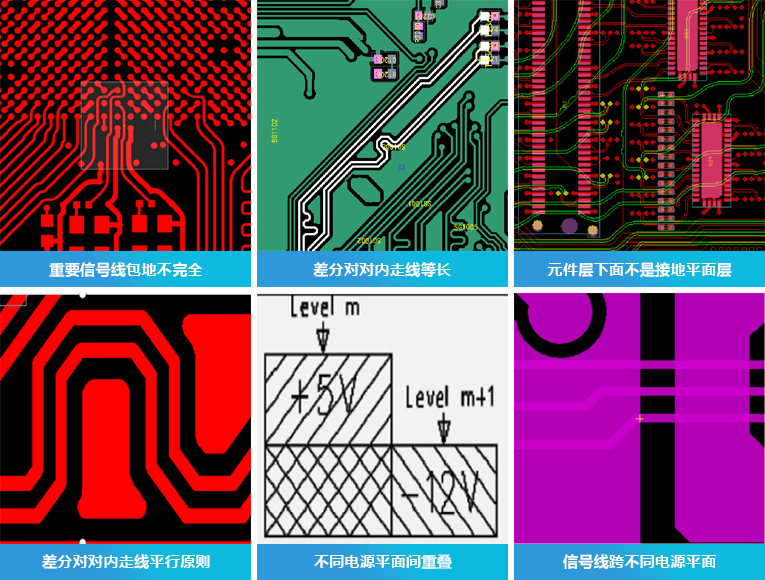

EMC电磁兼容性设计问题

可审查项例举

√ 敏感线被左右包地问题审查
√ 差分线对与对间的距离审查
√ 差分对对内走线等长原则审查
√ 差分对对内走线平行原则审查
√ 差分对对内两根线线宽一致原则审查
√ 不同电源平面间重叠审查
√ ......

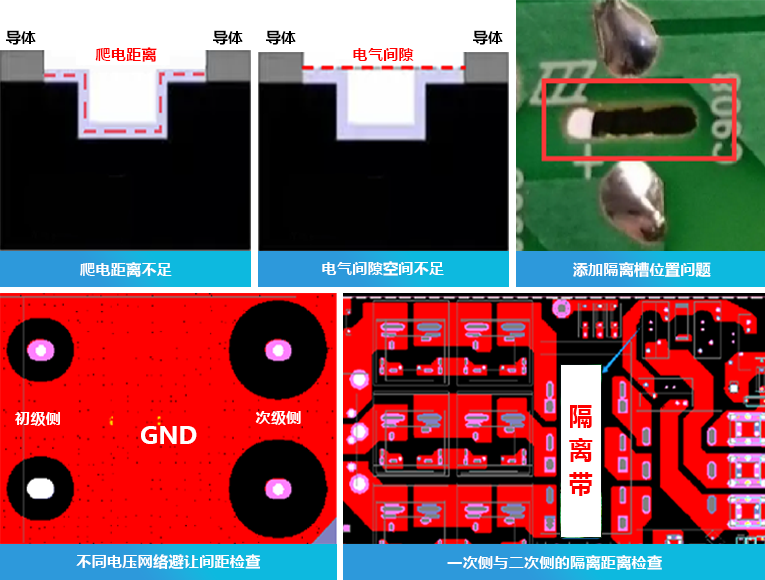

安规设计问题

可审查项例举

√ 光耦与变压器安规距离审查
√ 高低压信号间距审查(DC+和GND线路间距等)
√ 电气间隙审查
√ 爬电距离审查
√ 保险管安规标识审查
√ 元件管脚与其他导体间距审查
√ ......

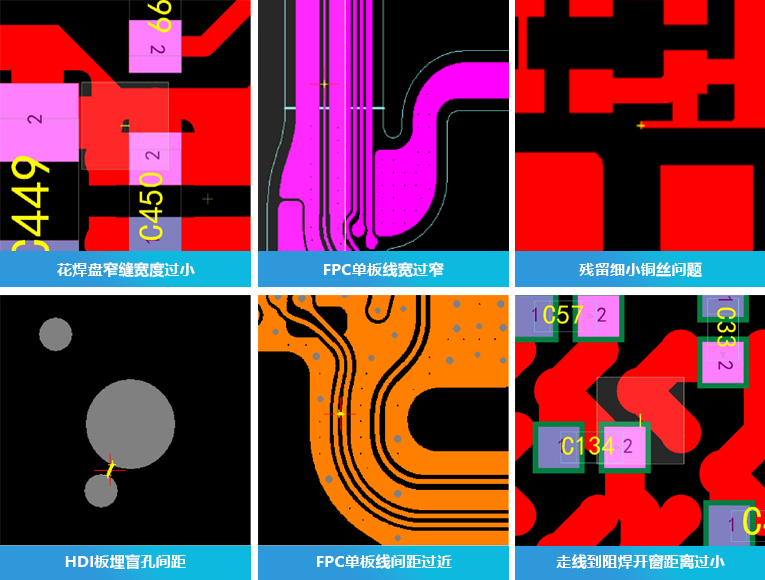

裸板可制造性设计问题

可审查项例举

√ 线宽、线距问题审查
√ 线和线、线和焊盘、线和孔、焊盘和孔等可制造性问题审查
√ 线和成型边、焊盘和成型边、孔和成型边等可制造性问题审查
√ 孔径、环宽、厚径比问题审查
√ 阻焊开窗环宽、阻焊桥宽度、阻焊开窗和走线问题审查
√ 文字高度、丝印线宽问题审查
√ 板尺寸、层数、厚度问题审查
√ FPC单板线宽、线间距问题审查
√ HDI板埋孔、盲孔孔径、埋盲孔间距问题审查
√ HDI板埋孔、盲孔孔盘直径问题审查
√ ......

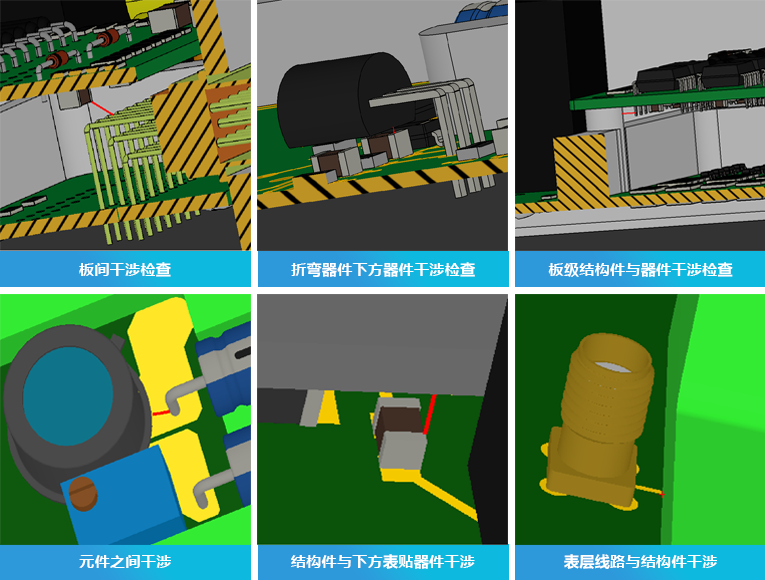

DFA板间干涉及部件组装设计问题

可审查项例举

√ 元器件之间安全距离问题审查
√ 异形器件和底部元器件安全距离问题审查
√ 不同PCBA子板之间安全距离问题审查
√ 元器件与结构件之间安全距离问题审查
√ 元器件和壳体安全距离问题审查
√ 表层线路与结构件安全距离问题审查
√ 不同压差线路和结构件安规距离问题审查
√ ......
