Vayo-Stencil Designer软件

工艺经验数字化传承,驱动零缺陷SMT焊接
钢网工艺智能化设计与数字化管理

Vayo-Stencil Designer是一款智能数字化钢网设计及工艺管理工具,软件可通过智能识别、读取、集成企业现有钢网开口数据,实现过往工艺经验知识的数字化集成,快速建立企业级“中央开口库”。针对新产品开口设计,可实现从“中央开口库”中智能匹配创建;针对库中没有的开口设计,软件内置30余种钢网开口模板,基于模板进行简单的参数化调整,即可快速完成。同时,软件提供超过60种工艺审查规则,集成行业及专家经验,在设计输出前,进行详尽的数字化工艺审查,及时发现设计疏漏,确保高品质工艺设计,驱动零缺陷SMT焊接!

工艺经验数字化传承,驱动零缺陷SMT焊接

钢网工艺是SMT制造过程中的核心环节,是决定着产品焊接质量可靠性的关键因素。但是现行钢网设计方式与工艺管理模式存在着诸如人工参与多、经验共享难、管理方式老旧等种种弊端,制约了钢网工艺的高质效、高可靠发展。望友数字化钢网设计及工艺管理工具,提供一种智能数字化的软件解决方案,打破传统的人工设计及管理方式,让工艺内容及知识经验数字化集成、工艺规范和标准要求集约式管理,最大程度减少人为疏漏、提升设计及管理的精确性与效率,确保钢网工艺品质稳定性,实现及时高效的NPI应对!

智能化工艺设计,提升钢网设计效率

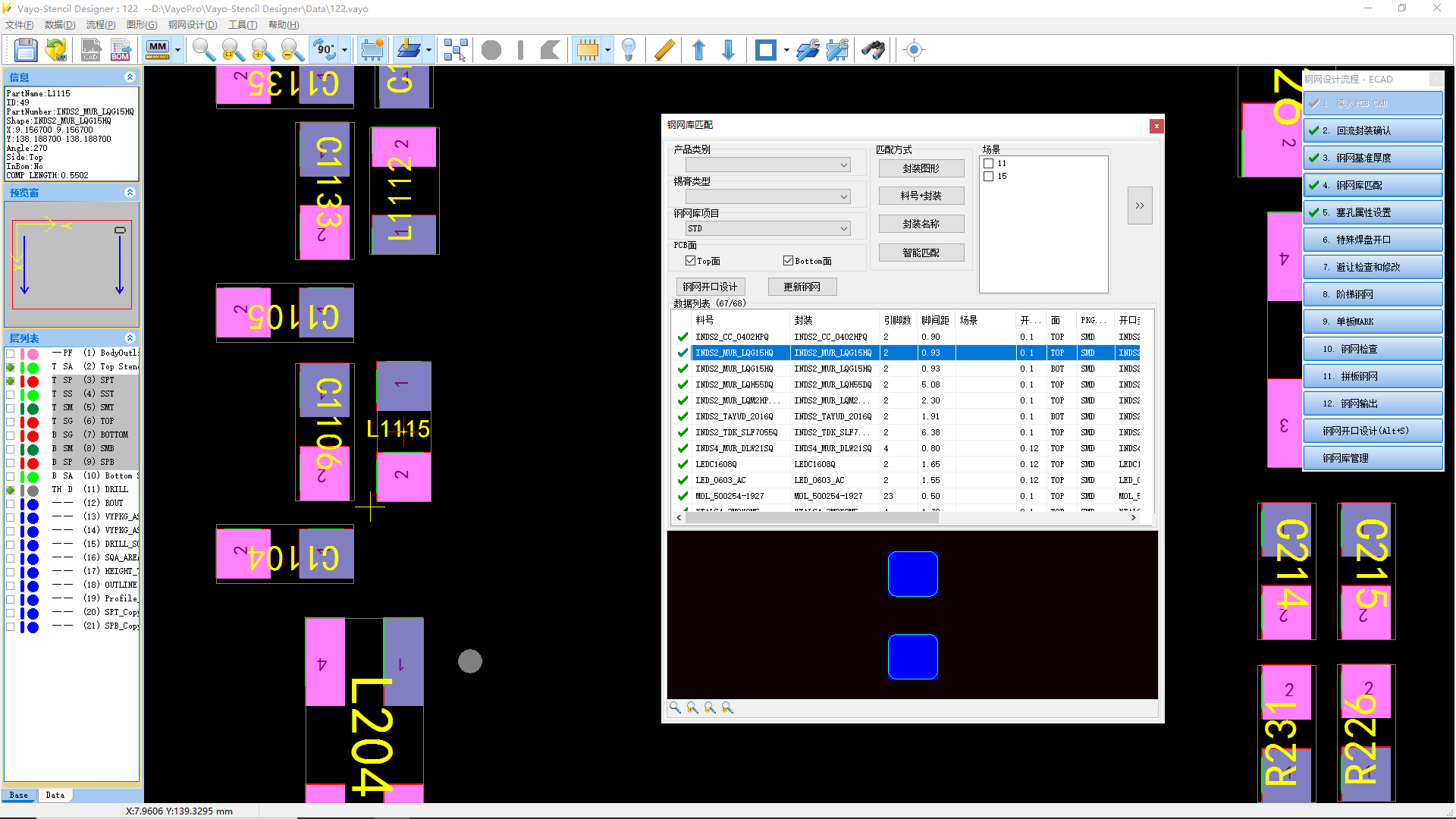

新产品钢网开口,可在望友Stencil Designer软件中进行一键匹配设计,基于“中央开口库”,确保开口设计稳定性及质量可靠性;库中没有的新开口设计,可基于软件内置开口模板,通过简单的参数调整,快速完成新建入库;热焊盘、公共焊盘、测试焊盘、裸露VIA等特殊焊盘,软件也可自动识别,进行一键自动化开口设计!

数字化工艺审查,保障钢网设计品质

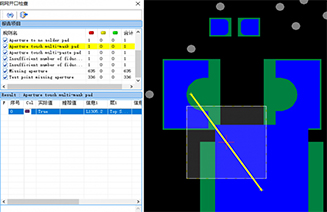

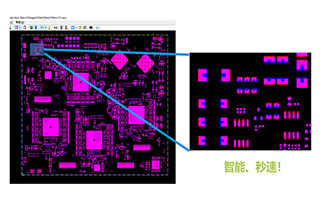

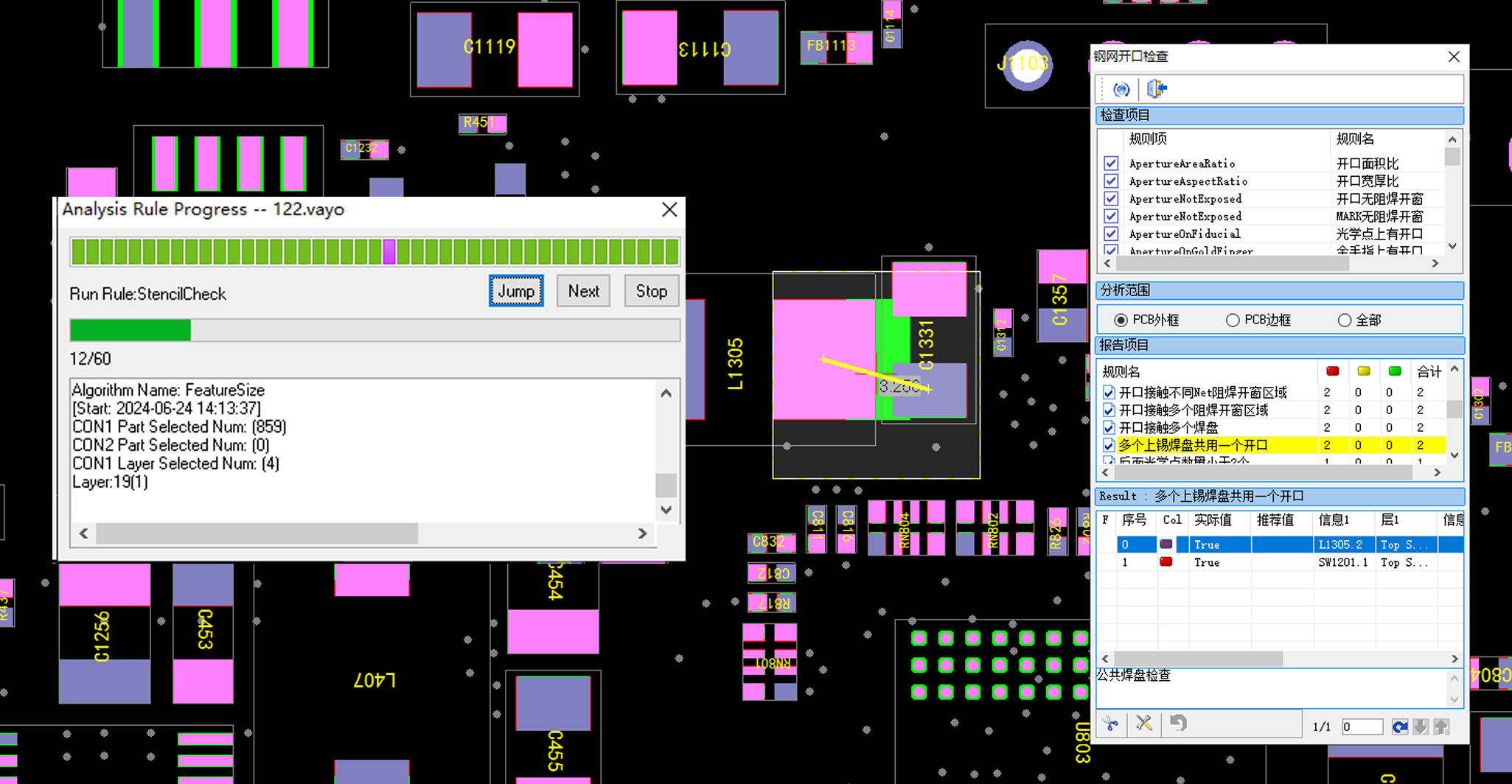

钢网设计完成后可在望友Stencil Designer软件中进行快速自动化审查,软件提供超过60种审查规则,规则集成行业标准规范及专家知识经验,可快速发现设计疏漏或可制造性工艺问题,保障钢网品质,驱动零缺陷焊接!

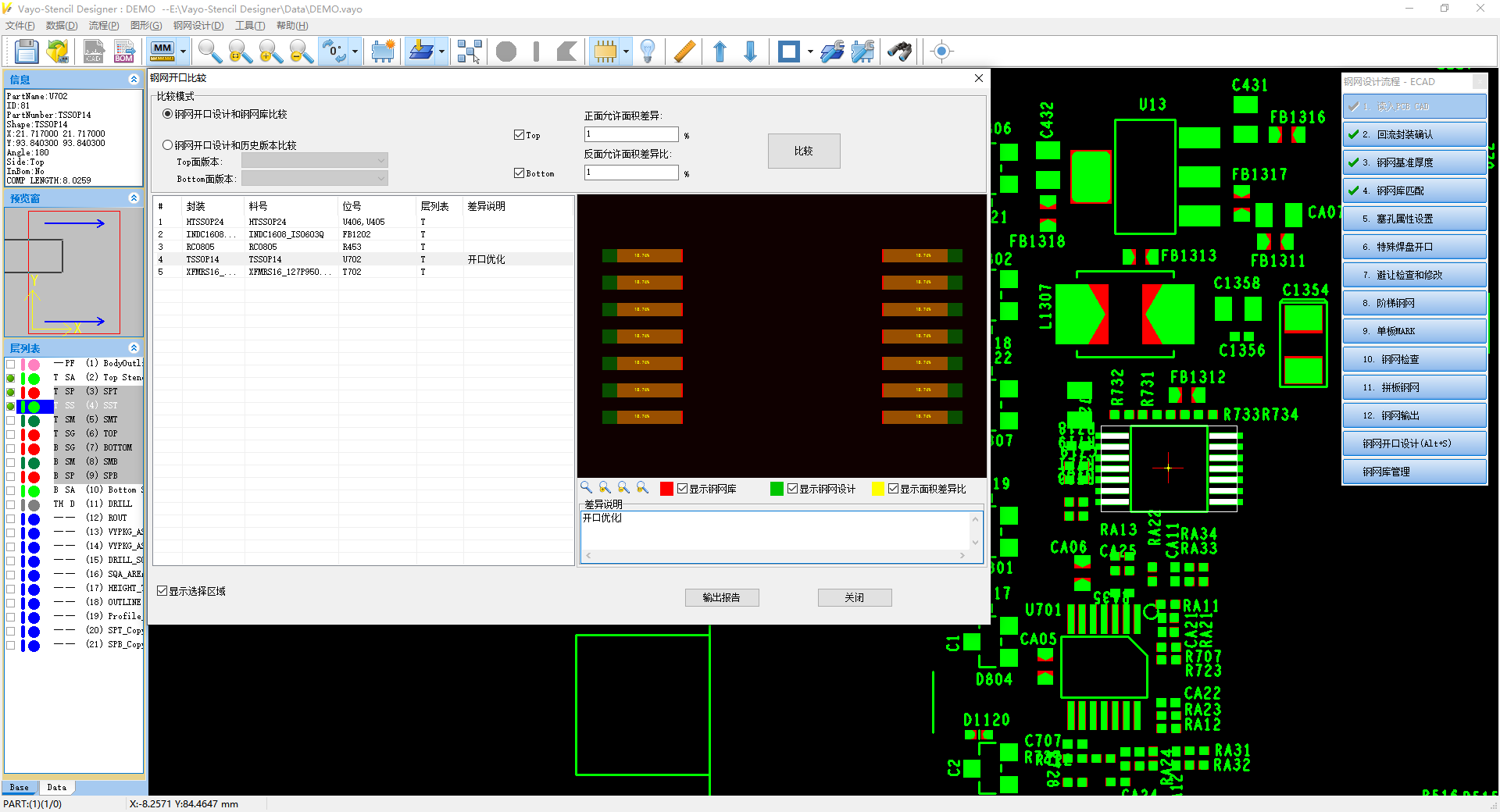

自动化钢网比对,加速差异信息获取

利用Stencil Designer软件可实现钢网版本的自动化比对,新产品钢网设计可与企业标准化“中央开口库”进行自动匹配对比,快速发现与企业标准规范不一致的设计问题;不同版本设计数据也可实现快速自动化对比,并输出对比报告,提供员工之间或与合作商之间的高效沟通参考。

高效化制造辅助,优化信息获取方式

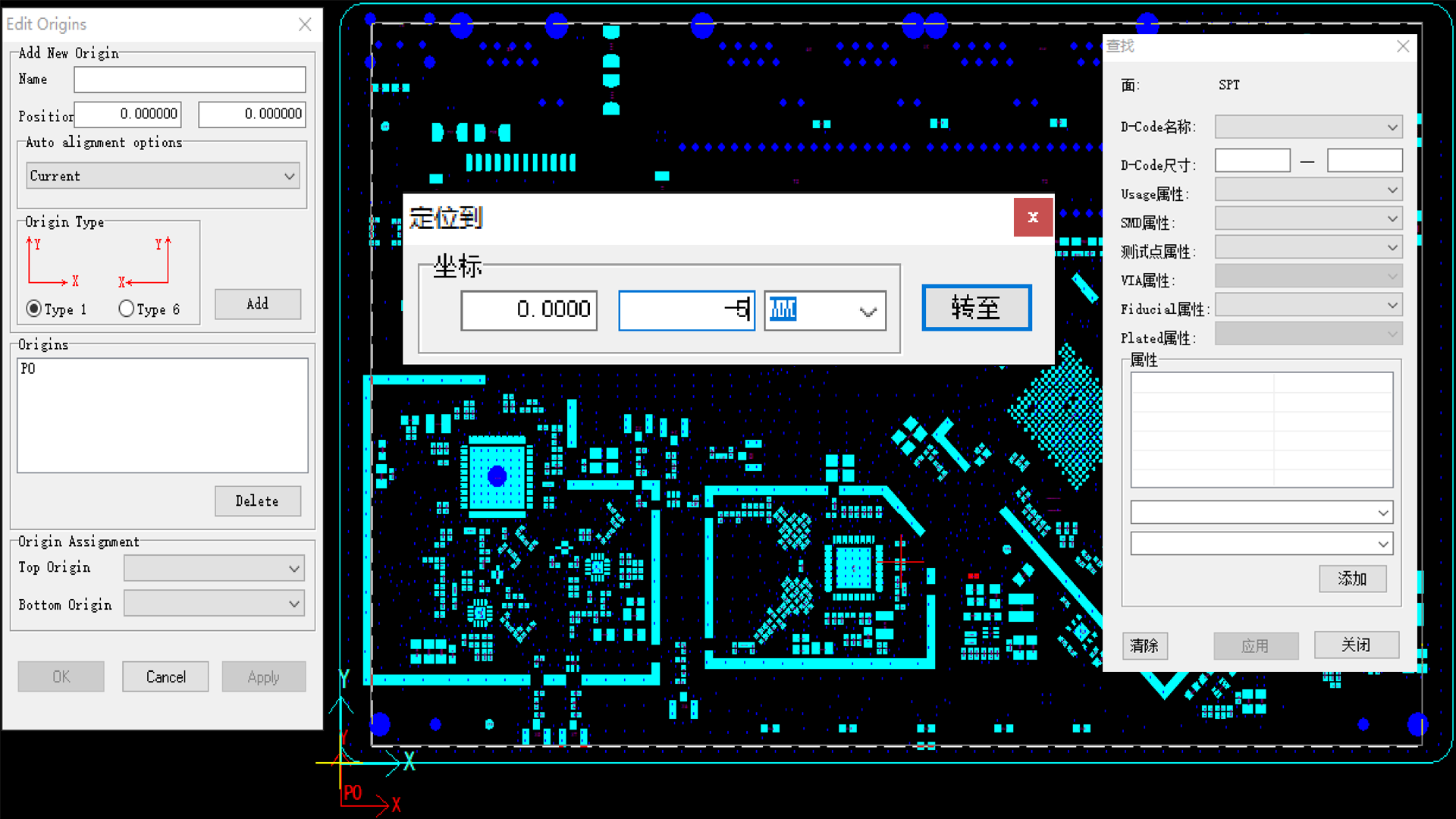

Stencil Designer软件也是一款强大易用的测量及信息获取辅助工具,可自动捕获器件中心坐标、测量对象间距离、一键获取各类尺寸信息、自动计算焊盘面积等;可按位号查询相关信息,可快速设定坐标系,是SMT工厂的必备辅助工具!

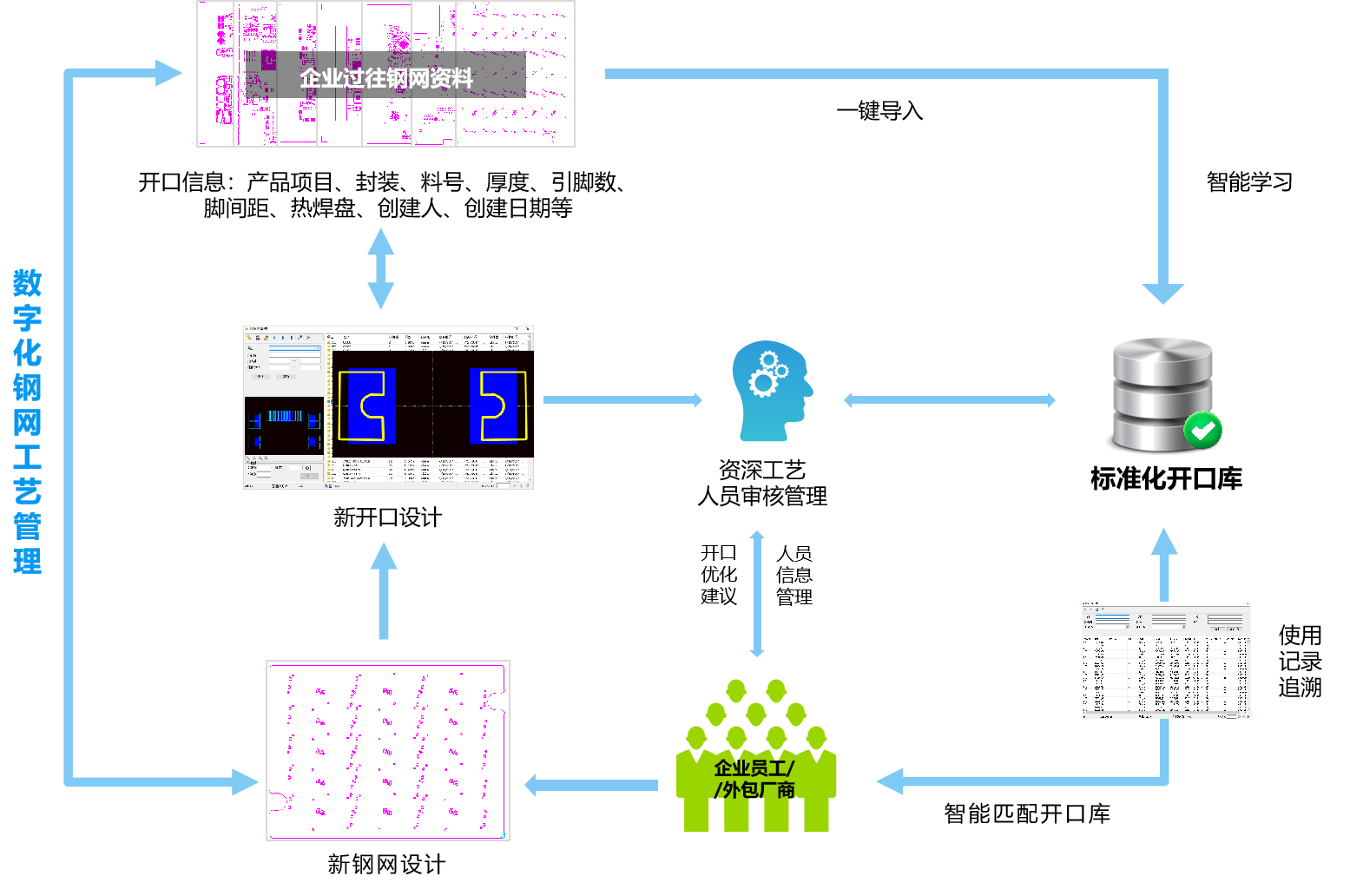

中央开口库

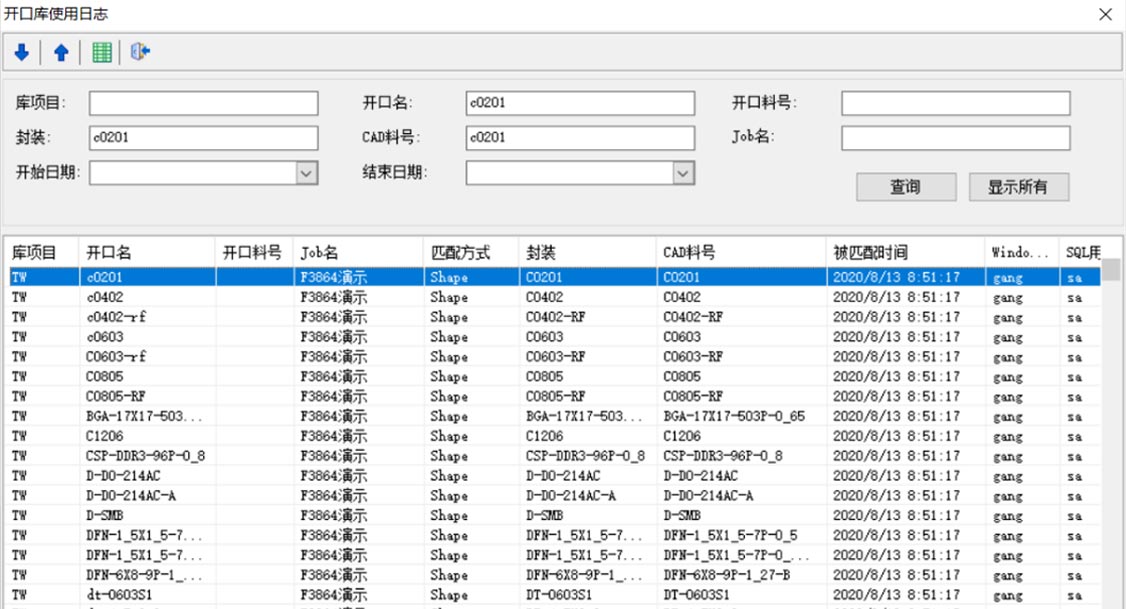

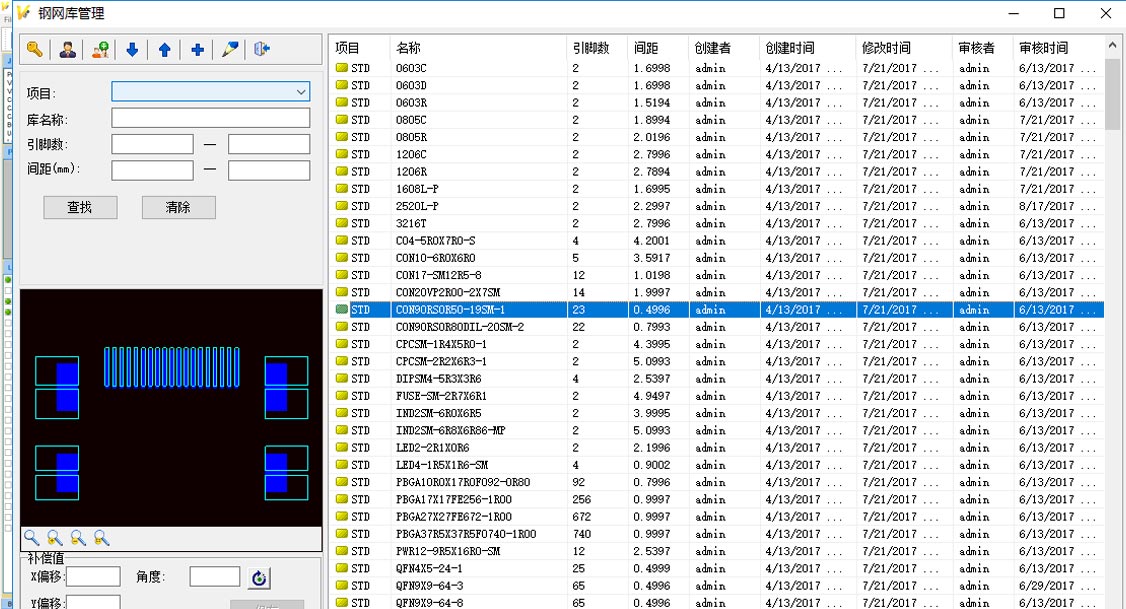

Stencil Designer软件提供数字化的工艺开口管理功能,通过将以往产品钢网数据快速导入,智能集成,快速建立企业专属“中央开口库”,实现企业工艺经验的数字化管理。

√ 智能学习,快速建库
√ 工艺信息,丰富详实
√ 集中管理,品质稳定
√ 记录追溯,风险可控
√ 数字化管理,高效传承

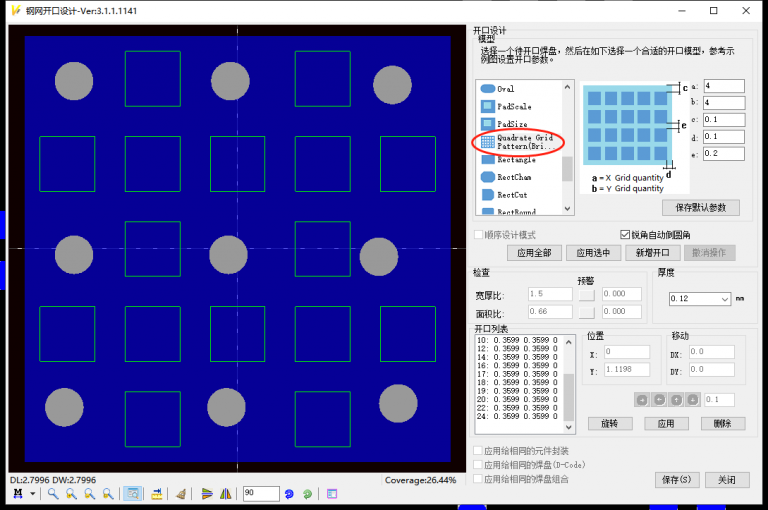

钢网开口模板

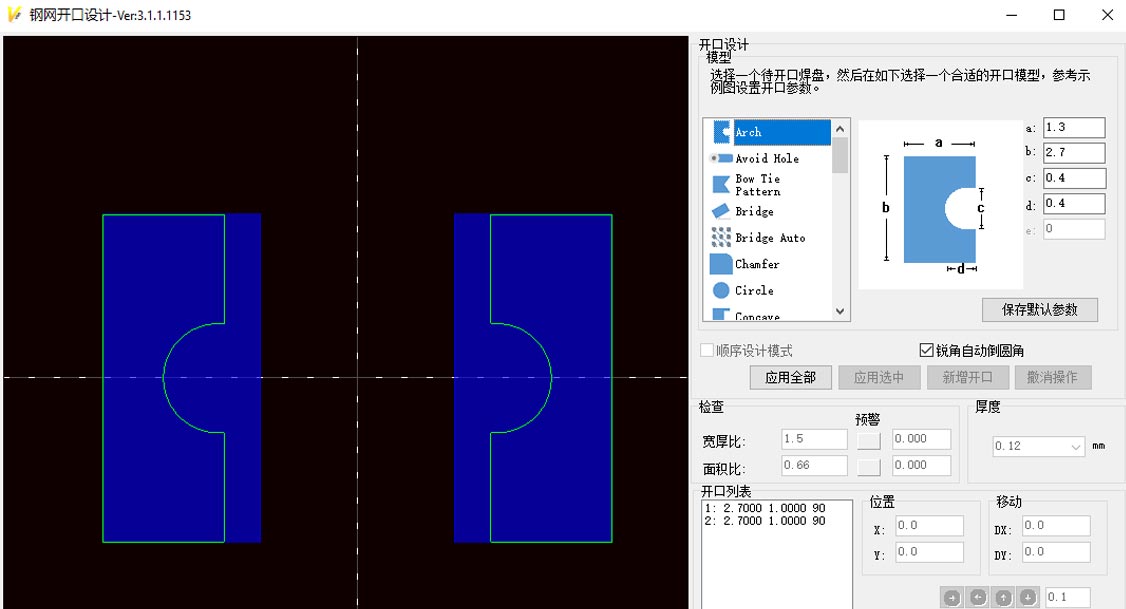

Stencil Designer软件提供30余种钢网开口模板,覆盖绝大多数应用场景,基于模板进行简单的参数化调整,即可快速完成新开口设计。针对屏蔽框等复杂钢网开口,利用望友Stencil Designer软件进行参数设置,即可快速完成自动架桥等复杂设计,可节省大量时间,提升钢网设计效率。

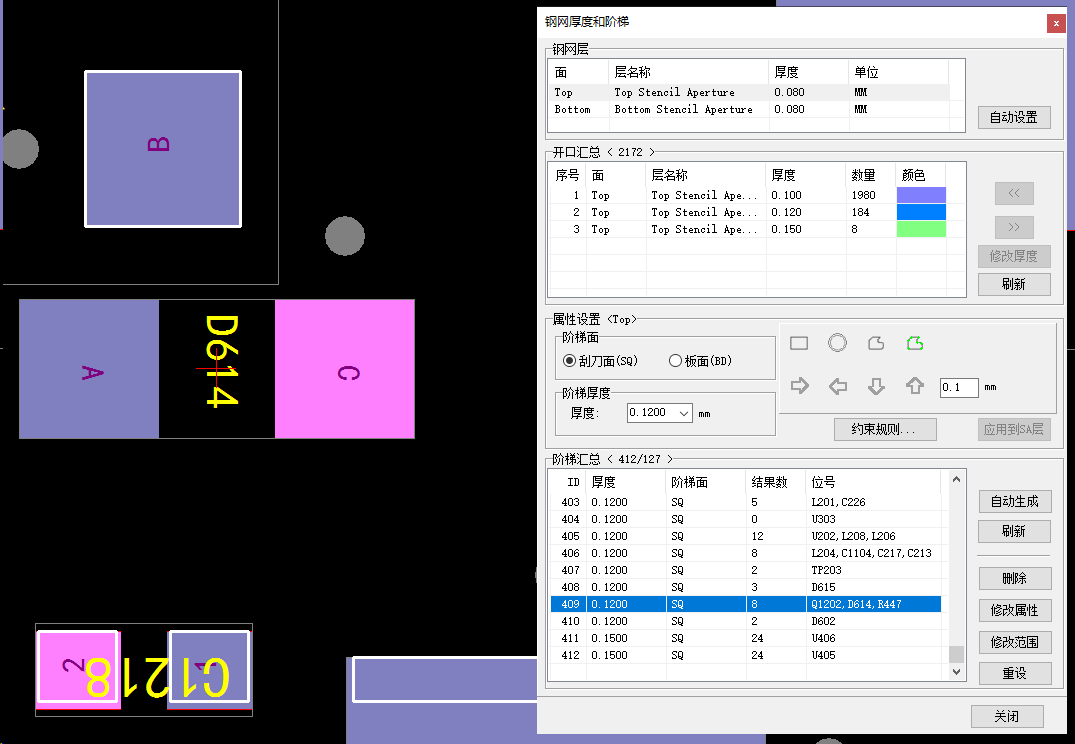

自动化阶梯设计

阶梯区域自动生成,自定义优化输出

√ 自动生成阶梯区域
基础开口设计完成后,当板子上存在开口厚度不同区域时,Stencil Designer软件可自动生成阶梯设计,优化钢网设计输出。

√ 阶梯位置自动合并
针对相邻阶梯设计,软件可自动合并阶梯区域

√ 阶梯区域设计优化
当阶梯设计存在制造隐患时,软件会识别报错,人工甄别后可在软件中快速完成设计修改

√ 数据分层输出
软件支持按阶梯厚度分层(刮刀面、PCB板面)输出生产数据,确保设计与制造高质高效协同

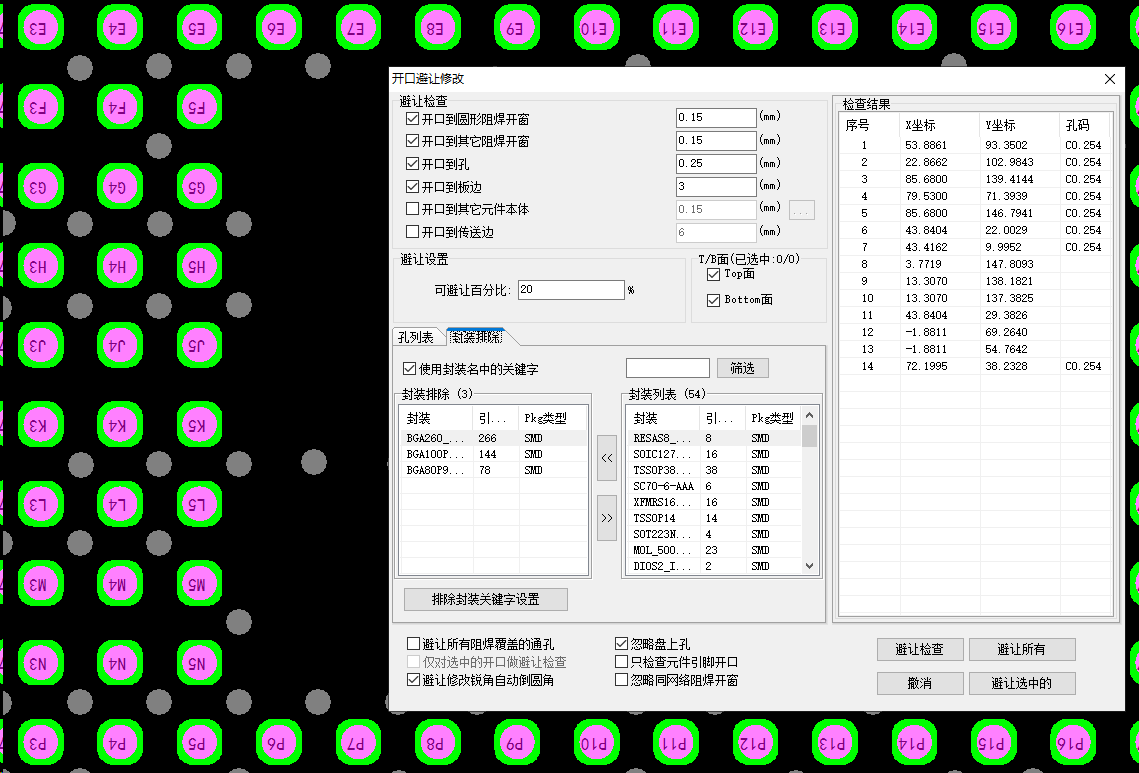

特殊区域智能避让

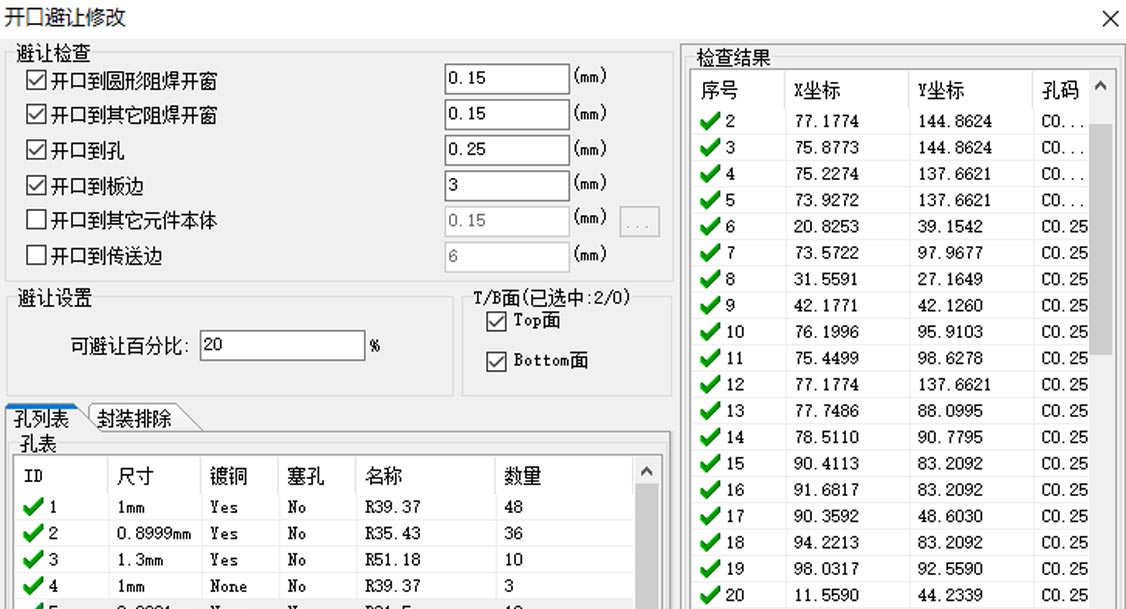

针对阻焊开窗、孔、板边、传送边、元器件等特殊区域,Stencil Designer软件提供自动开口检查与避让优化功能。

√ 开口到圆形阻焊开窗避让
√ 开口到其它阻焊开窗避让
√ 开口到孔避让
√ 开口到板边避让
√ 开口到其它元件本体避让
√ 开口到传送边避让

快速拼板

Stencil Designer软件支持快速拼板功能,通过简单的特征点选取,即可一键完成拼板组合。

√ 快速拼板
导入CAD或者Gerber文件,选择好拼板特征点后,即可一键完成拼板设计

√ 异形拼板
针对异形板,也支持从不同角度、不同面快速一键完成拼板设计操作

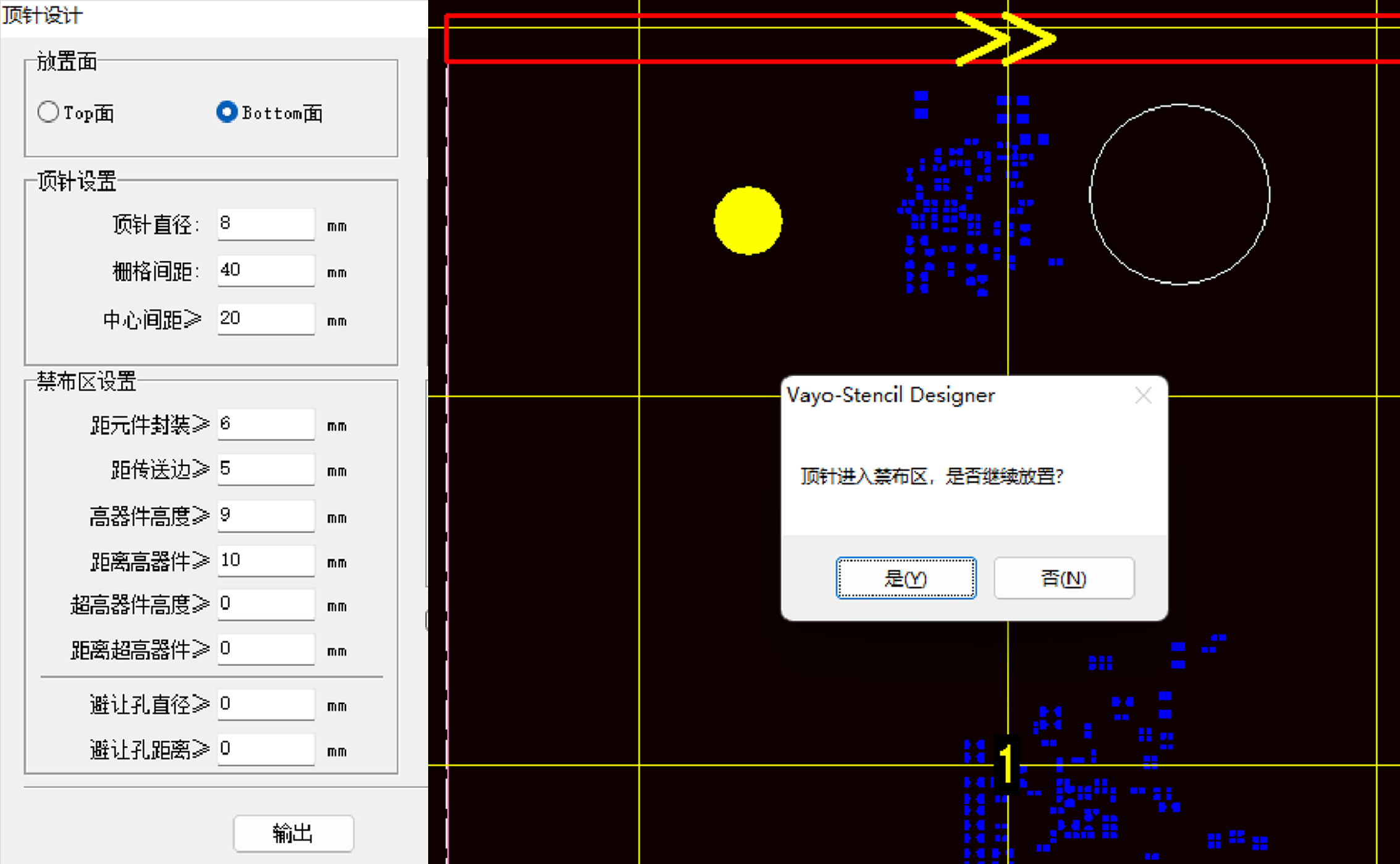

顶针设计

Stencil Designer软件提供自动化顶针设计功能,通过简单的参数设置,即可一键快速放置顶针。

√ 自动化设计
一键放置顶针,操作简单快捷

√ 手动配置
支持手动配置移动等

√ 问题警示
放置顶针到器件距离超过阈值时软件会发出警示,可及时发现问题并修正

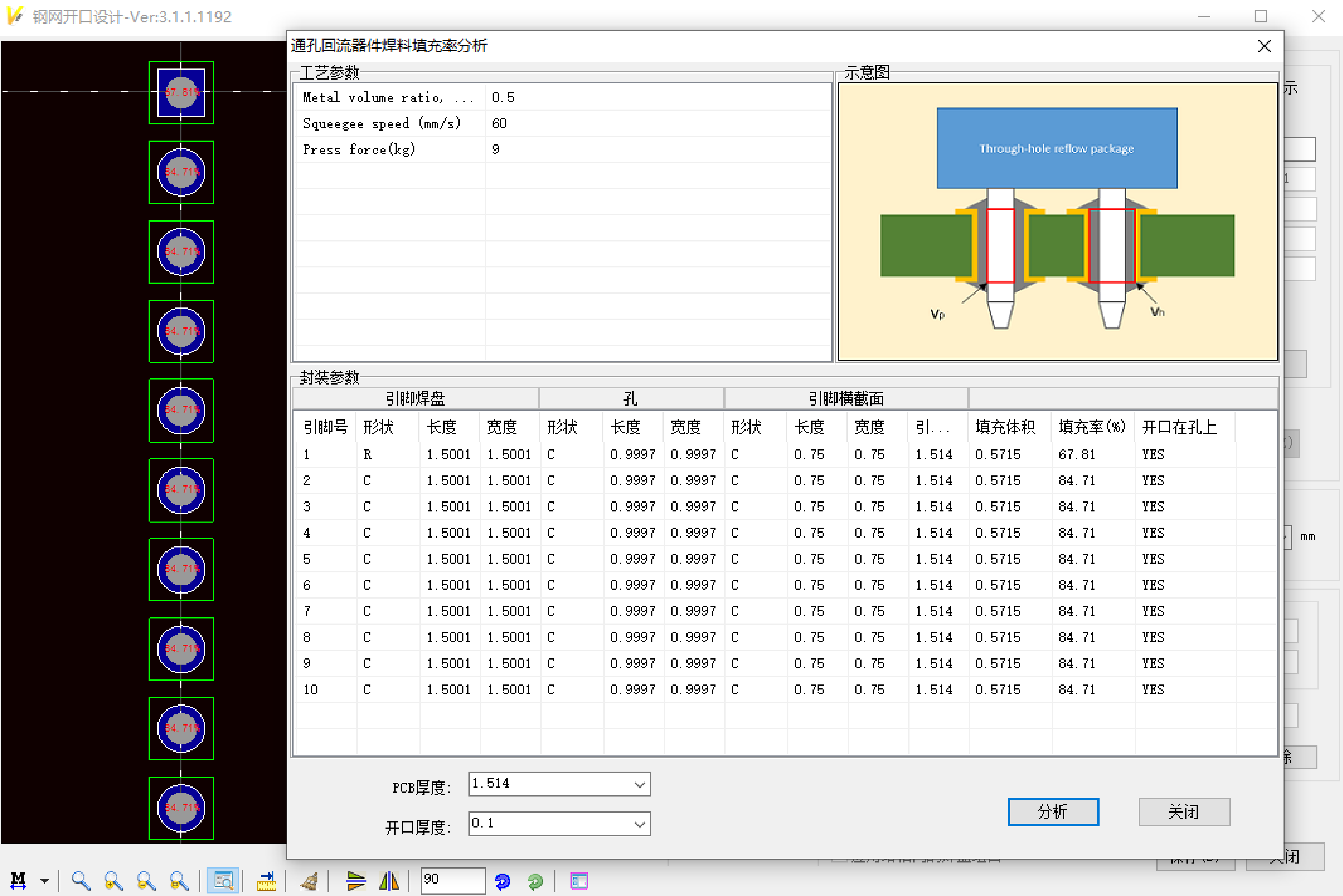

通孔回流焊上锡量及填充率预估

Stencil Designer软件革新传统计算方式,采用低代码模式,实现一次配置,持续共享的智能自动化计算,快速检查容积和填充比,也可快速重设参数,轻松得出最佳解决方案,确保数据最优、成本最优!

√ 自动识别
通孔尺寸、形状,覆铜尺寸,开口面积,PCB厚度;

√ 快速调整
刮刀速度和压力,模板厚度及其他参数。

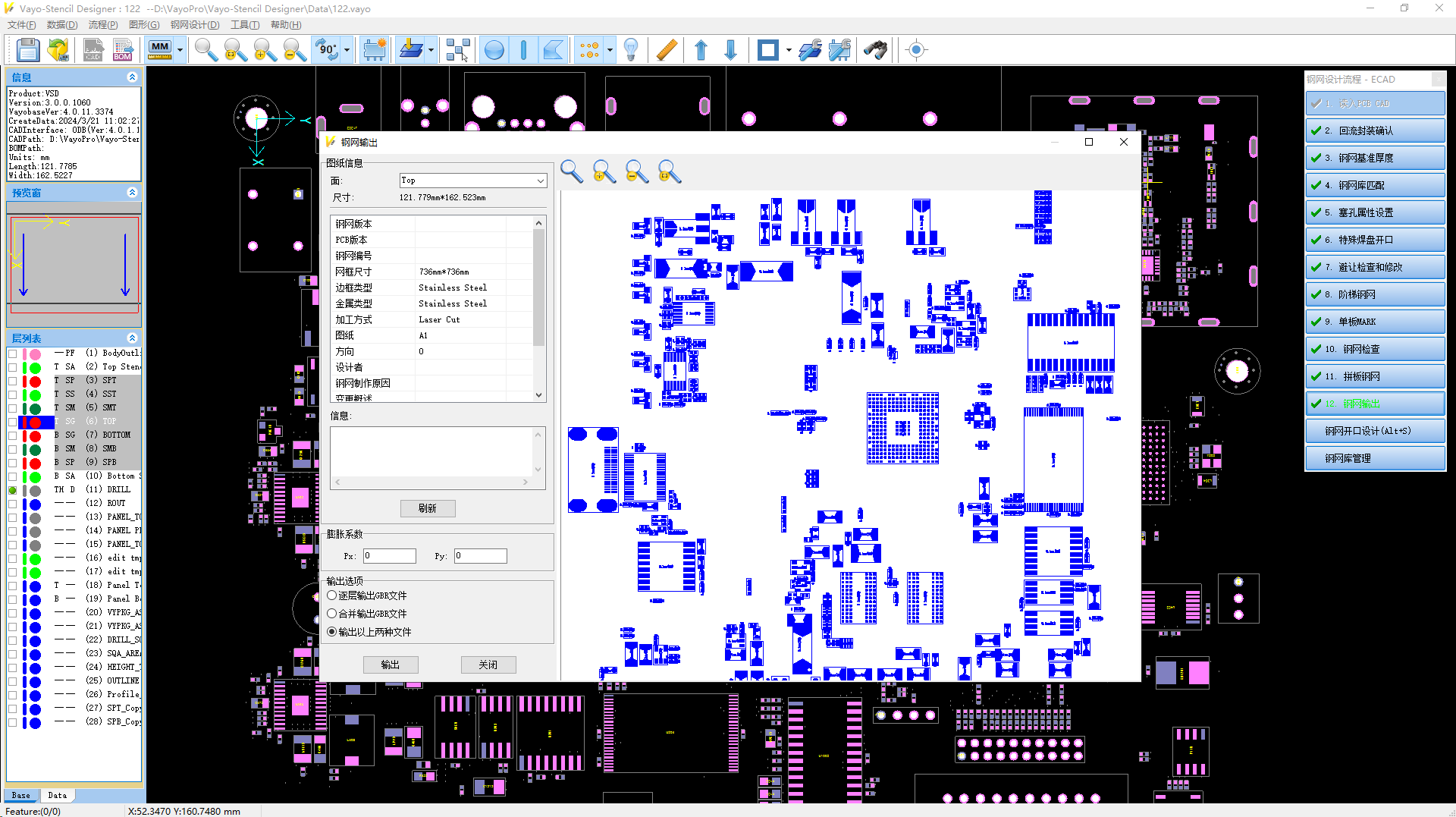

加工数据一键输出

√ 数据输出
一键输出Gerber、DXF、EMF等数据
支持PDF格式输出
支持输出SPI程序文件
数据可分层(蚀刻、全切割、半切割)输出
输出前一键热膨胀补偿处理

√ 标准化管理
标准化加工图纸输出,发给任意厂商制作,钢网厂商收到后无须做任何修改,直接加工交付

Stencil Designer软件应用价值
