望友SMT软件如何帮助减少在线调试时间

发布时间:2022-07-22浏览次数:394

SMT贴片机编程是进行贴片加工的第一关,也是一个十分重要的环节,SMT贴片机程序在制作完成后,还需要上线进行调试以确保程序的准确性。SMT程序上线调试主要集中在两方面:
1.  新建元件库:没有元件信息,无法新建元件库,只能在线建库。

2. 元件贴装坐标和角度存在偏差,需要实际打胶板确认。

下面我们一起从这两方面来看望友的SMT编程软件可以提供怎样的解决方案。以下以Flexa加速器为例进行说明:

新建元件库

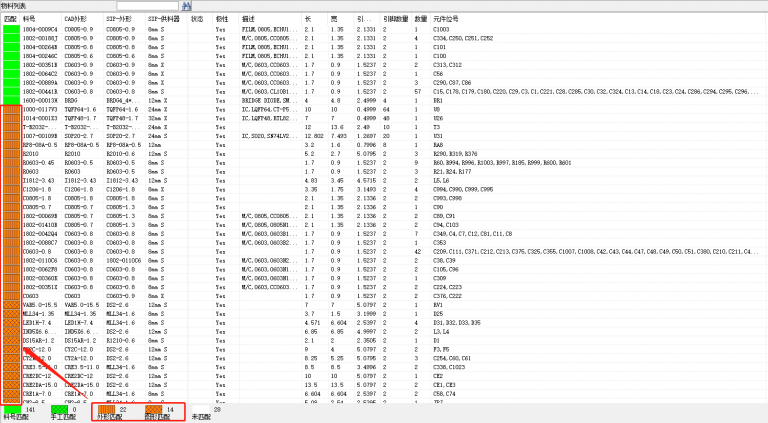

VayoPro-SMT Expert软件可根据料号智能地从元件库中匹配元件的PD库(绿色部分),对于没有PD库的新元件,软件可通过匹配外形和图形两种方式完成大部分新料的自动创建(棕色部分),从而帮助减少新建元件库的工作量。

望友SMT软件如何帮助减少在线调试时间1

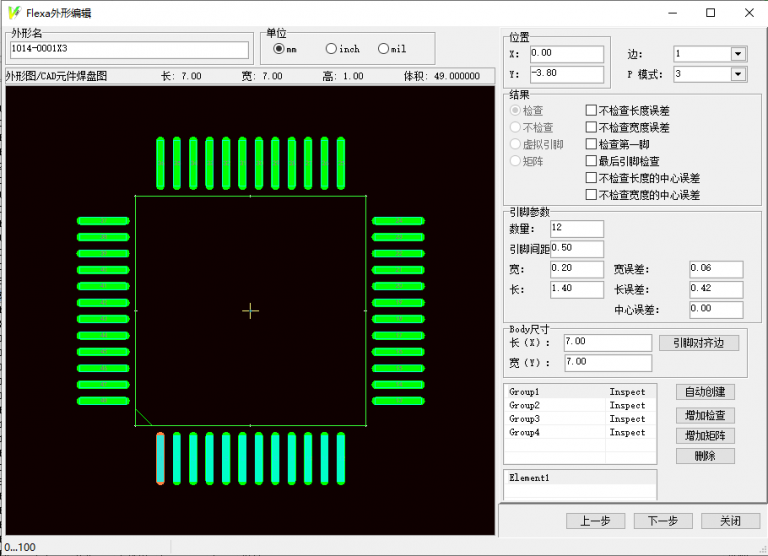

同时,软件还提供了创建元件库的功能,参考元件的焊盘、丝印极性,在线下就能进行元件库的创建。

望友SMT软件如何帮助减少在线调试时间2

元件贴装坐标和角度存在偏差

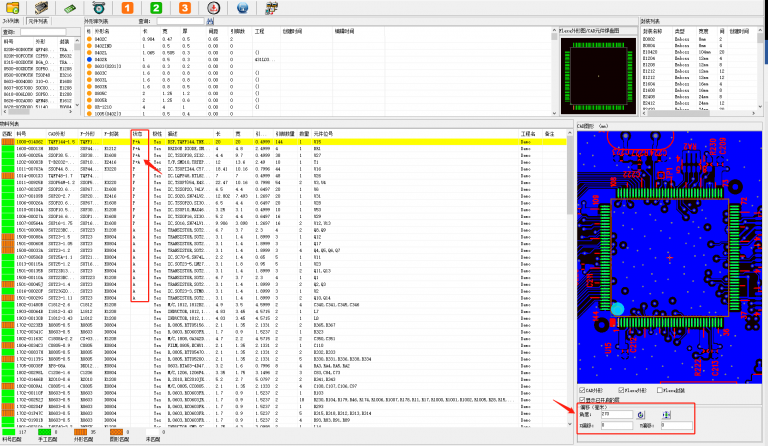

VayoPro-SMT Expert软件可以自动校正元件的坐标和角度,在状态栏及界面右下角可以看到校正的结果。

望友SMT软件如何帮助减少在线调试时间3

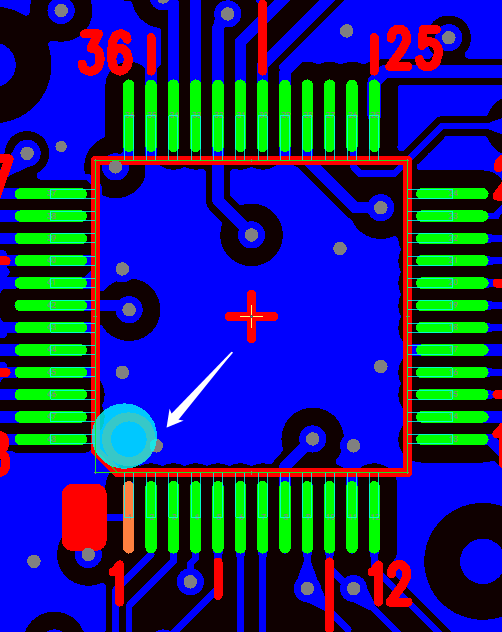

如下图所示,软件界面会显示实际的PCB封装信息,可以通过焊盘的1脚、丝印极性标识来实际确认校正的角度是否正确。

望友SMT软件如何帮助减少在线调试时间4

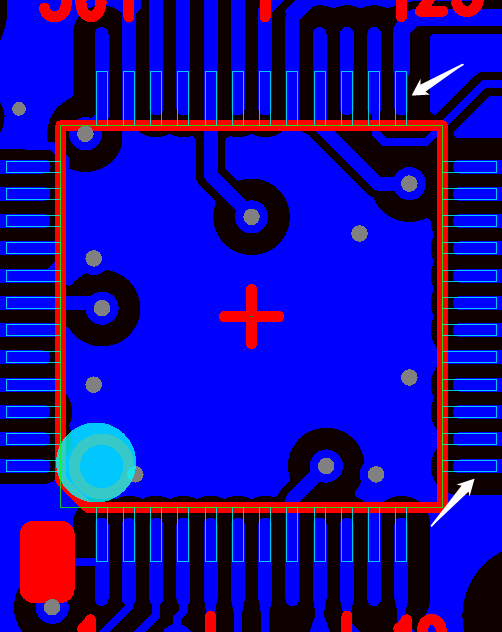

通过元件的PD库与焊盘叠加可以清晰地看到坐标上的偏差。我们可以在这里对每一种元件贴装坐标和角度进行逐一确认,这样做出来的贴片程序在线下就完成了确认,从而减少了线上调试对线体的占用。

望友SMT软件如何帮助减少在线调试时间5

通过上述例子,我们发现通过完善的元件库管理和望友SMT编程软件配合,上机零调试是可以实现的。

望友SMT Expert软件不仅可极大化利用CAD/Gerber/BOM数据,智能匹配/创建元器件数据,智能校正贴装角度/极性/中心位置,快速输出贴片程序,从而缩短离线编程及在线调试时间,而且还可实现不同SMT产线或设备间程序快速转换、贴装程序与BOM及CAD等数据的快速校验分析。

应用VayoPro-SMT Expert软件,可以:

* 减少因极性错误引起的商业风险(客户抱怨、返工、丢单、赔偿);

* 还可将数小时或数天的SMT程序制作时间缩短至数十分钟;

* 增加NPI应对能力,加速打样或试产;

* 降低编程工作复杂度,减轻人力资源管理压力。

如需了解更多方案详情,请登陆SMT智能贴片编程软件,或直接发送邮件至business@vayoinfo.com进行咨询。
