望友VayoPro-SMT Expert V5软件在汽车电子行业的应用案例

发布时间:2019-12-02浏览次数:314

汽车电子是当前发展较快的行业之一,随着新能源汽车的不断革新出现,电子零部件和模块在汽车整体零部件中所占比重正越来越大。

在电子制造行业的生产制造模式中,汽车电子的生产模式是典型的“多机种少批量”。在汽车行业ISO16949质量管理体系中,对于汽车电子的板级装配组件的制造性缺陷,很多整车和零部件供应商是拒绝维修的(不允许对PCBA板级组件进行维修)。在SMT装配中,如何提升新机种的SMT编程正确性和效率,减少日常生产中的错误,对从事汽车电子制造的企业来说就显得尤为重要。

如下我们用望友VayoPro-SMT Expert V5 编程软件(以下简称“SMT Expert”),展示汽车电子行业用户中的一个应用案例,用户是松下CM线体(PT200系统),一起来看看该工具软件在SMT装配中可以发挥哪些促进智能制造的作用。

设计数据和生产BOM数据整合

首先软件结合ECAD和BOM数据,自动区分了T/B面元器件,区分表贴器件,区分不安装的空焊盘位置。

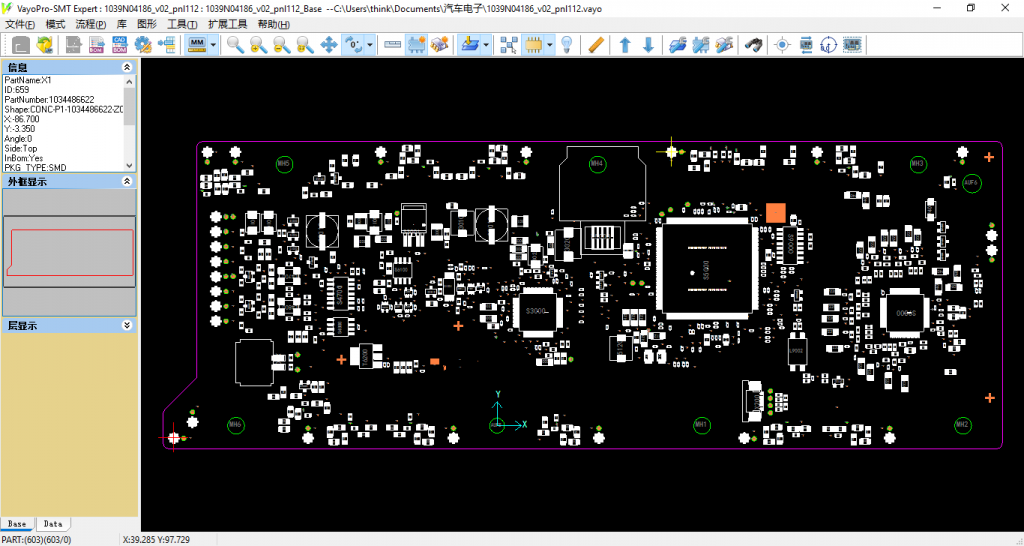

图1:高亮的是要贴装的表贴器件

设备资料库最大化重复利用

该软件可以关联松下设备的资料库(也叫影像库),基于智能分配算法,最大化利用影像库,减少重复创建过程。

除了通用的“料号匹配”关联资料库,该软件特有的“外形智能匹配”和“图形智能匹配”算法将ECAD数据和设备资料库完美结合,可以减少30%~60%的重复创建(图2)。

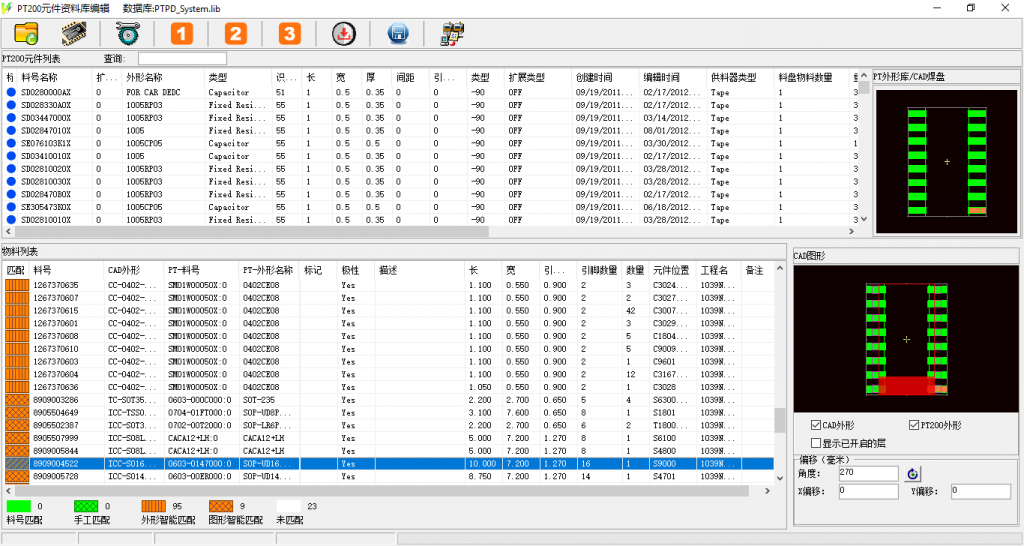

图2:智能匹配资料库

对于没有相似器件资料库的新器件,在本软件工具可以基于ECAD数据中的器件封装数据,快速创建一个资料库(图3)。

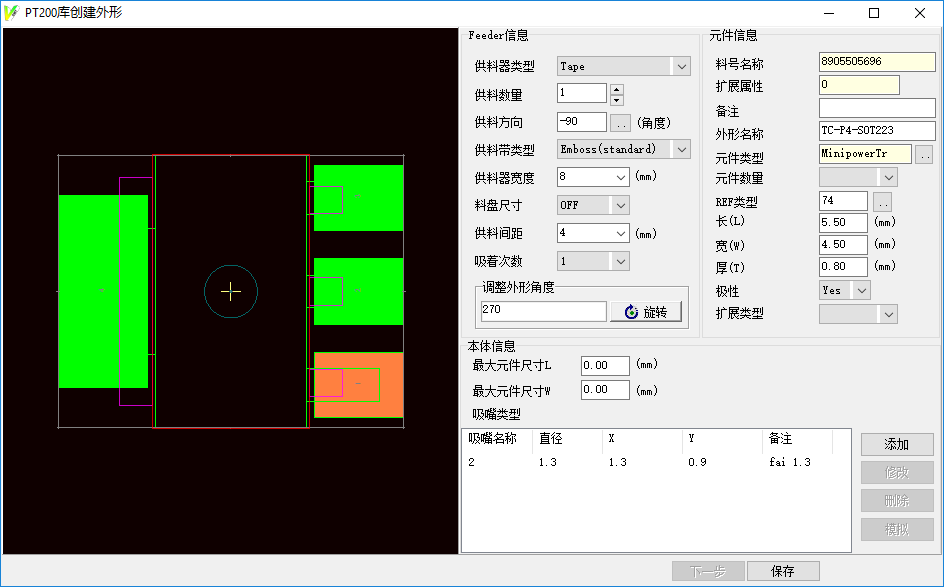

图3:创建新器件资料库

过程可视化

该工具软件可实现整个SMT编程数据处理过程可视化,即全程图形化展示,如下是贴装位置和方向参考(图4)。

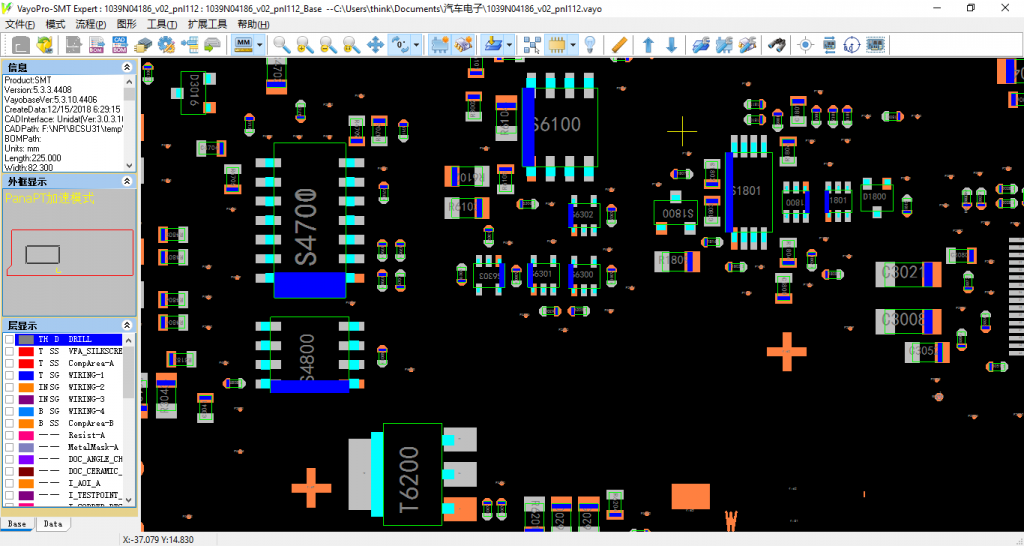

图4:匹配资料库后的贴装效果

图形化的智能拼板

SMT Expert软件可以通过一个拼板框图(可以任意选取来自ECAD、GERBER的数据图层),通过图形特征自动提取拼板数据(图5)。

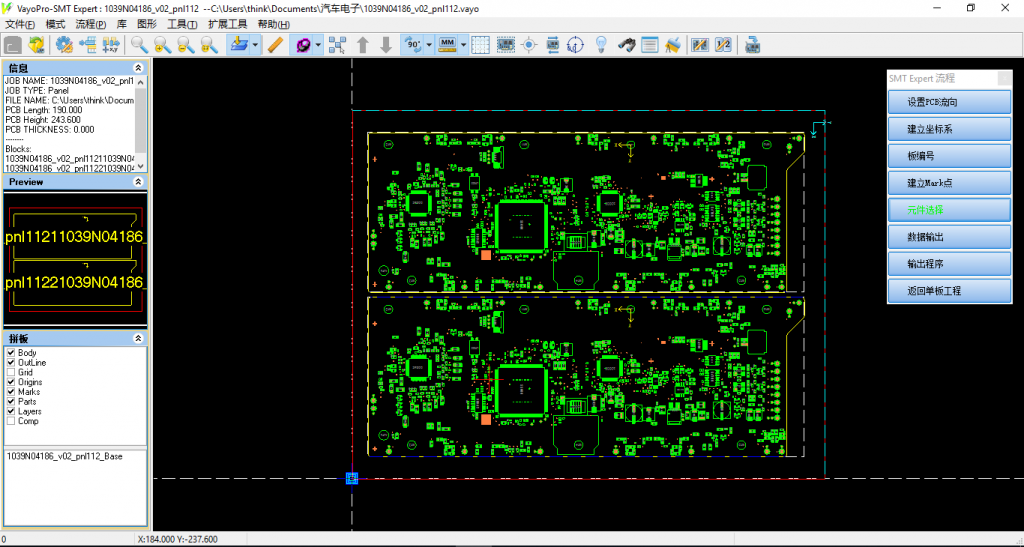

图5:拼板

首件装配校验图纸

基于ECAD和BOM数据,可以一键生成用于装配核对的器件装配图纸(图6)。

用户可以在SMT Expert软件中,按图纸需求预设好各类器件显示的效果,比如不同颜色区分、填充、轮廓显示等等。

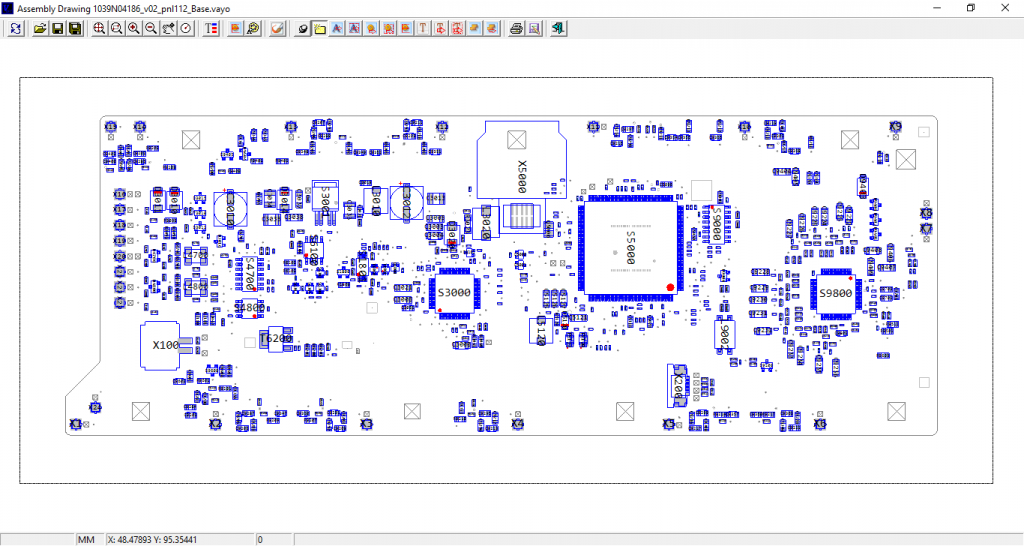

图6:装配图纸

支持不同类型(条件)器件区分显示设置,可满足所有板级装配图纸的制作要求(图7)。

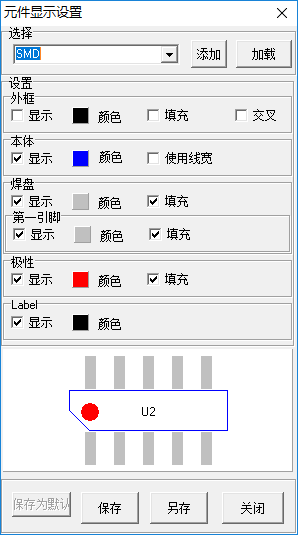

图7:图纸器件显示设置

程式输出

SMT Expert有全面的程式输出选项,可以满足行业不同的SMT编程管理习惯。SMT Expert输出的程序包含了完整的器件位置坐标、角度、资料库(器件尺寸、Feeder、Nozzle、相机…)、MARK、拼板,在设备系统中(本案例是松下PT200)只需要选择生产线进行线体分料平衡优化就可以进行首件的生产了。

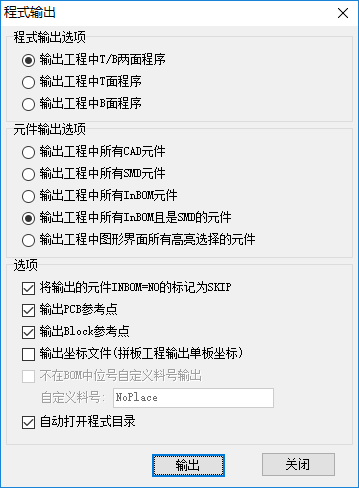

图8:程式输出

总结

望友SMT Expert软件在智能转换设计数据为生产数据上有着显著的优势,减少人工编辑数据带来的错误隐患,在离线编程状态下最大化的提高了数据的完整性,不再只是传统处理了简单的器件坐标数据。

它的角色正从以前大家认为的辅助制造的可选工具,逐渐转变为智能制造过程中必不可少的工具软件。
