保姆级教程带你学会如何重设PCB外框、边框线!

发布时间:2022-04-20浏览次数:606

大家在望友软件使用过程中有时会遇到数据读入后显示的PCB外框、边框线不对的情况,会觉得一筹莫展不知所措。

其实解决方法很简单,今天我们就以图文模式带大家梳理一遍操作流程,保证你看完就学会。

在望友软件中外框线和边框线的区别,这里做个简单的说明:

√ 外框线:外框线一般是指单板的外框线,通常是非矩形的实线。

√ 边框线:是外框线外的最大矩形尺寸线,用矩形的虚线表示。

重设外框、边框线有3种情况,以DFM软件为例分别进行操作说明

一、读入的是CAD数据,边框是正确的,外框线是错误的

如下图:

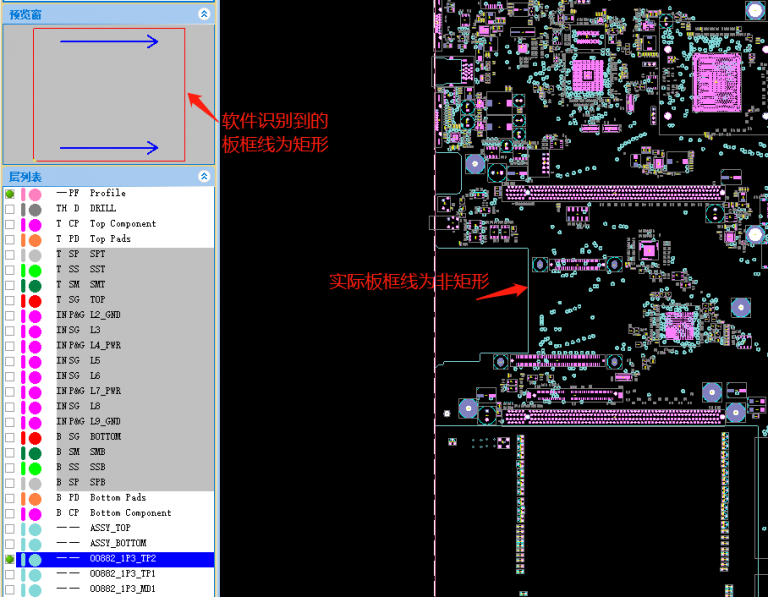

错误的外框线

这种情况下我们就可以进行如下操作:

1. 在层列表中选中包含实际板框线的层(看实际情况进行选择)

重设PCB外框边框线操作1

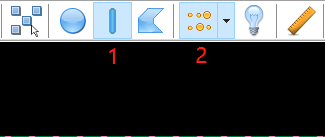

2. 参考下图进行选择:选定位置2为“对象模式”,位置1对象类型选择为“线”

重设PCB外框边框线操作2

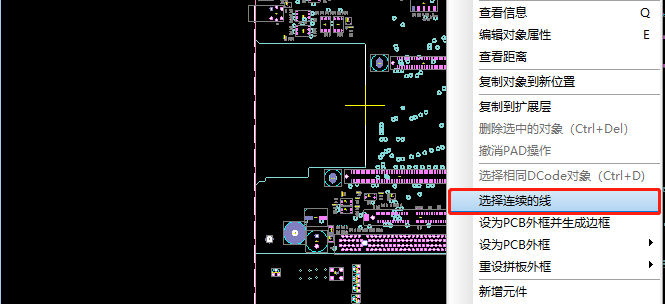

3. 点住鼠标左键拖动选中实际板框线(选中后线段为白色),鼠标右键菜单选择“选择连续的线”,完成操作后实际板框线变为白色的选中状态。

重设PCB外框边框线操作3

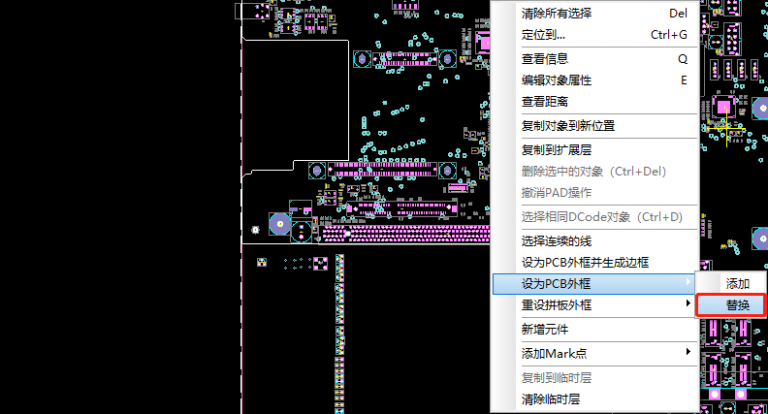

4. 鼠标右键选择菜单“设为PCB外框→替换”

重设PCB外框边框线操作4

这4步操作完成后,可以看到左侧预览窗显示的PCB实际板框外形(确认层列表中 PF层是选中的状态)

重设PCB外框边框线操作6

二、外框线和边框线都不对,需要重设

一般这种情况出现在XY坐标+Gerber数据上,也有某些EDA软件因为没有专门的板框层,绘制的时候每个设计师的习惯不统一导致的。

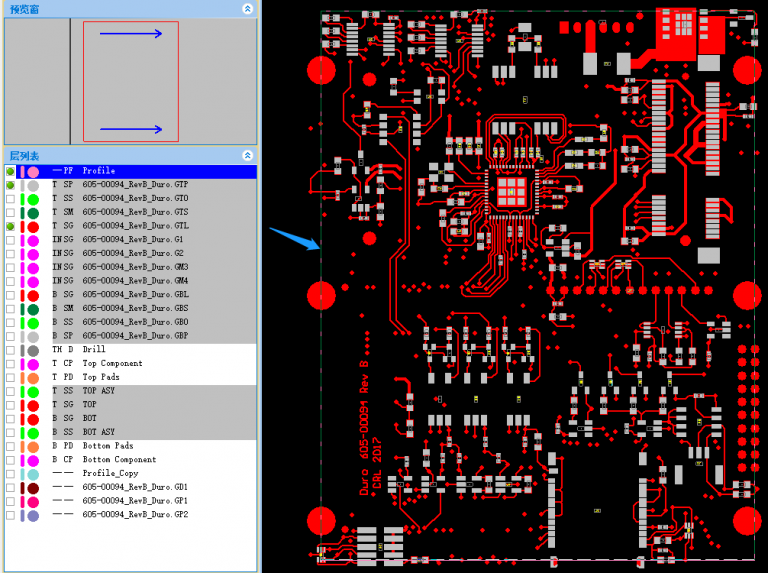

下图所示的是读入XY坐标+Gerber数据以后,软件并不能通过Gerber自动获取到外框线,软件根据XY坐标的最大范围给了一个示意外框和边框。

重设PCB外框边框线操作7

这种情况下我们就可以进行如下操作:

1. 参考下图进行选择:选定位置2为“对象模式”,位置1对象类型选择为“线”(其它软件切换为对象模式即可)

重设PCB外框边框线操作8

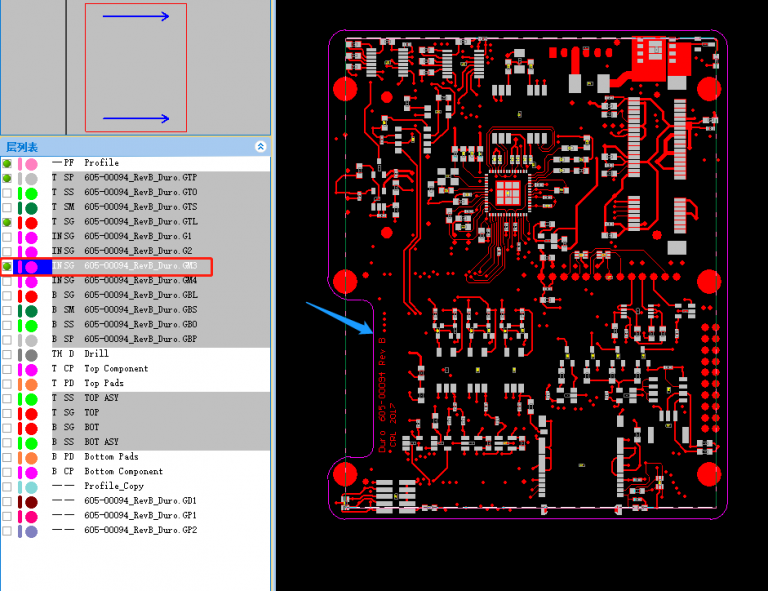

2. 打开包含外框线的层

重设PCB外框边框线操作9

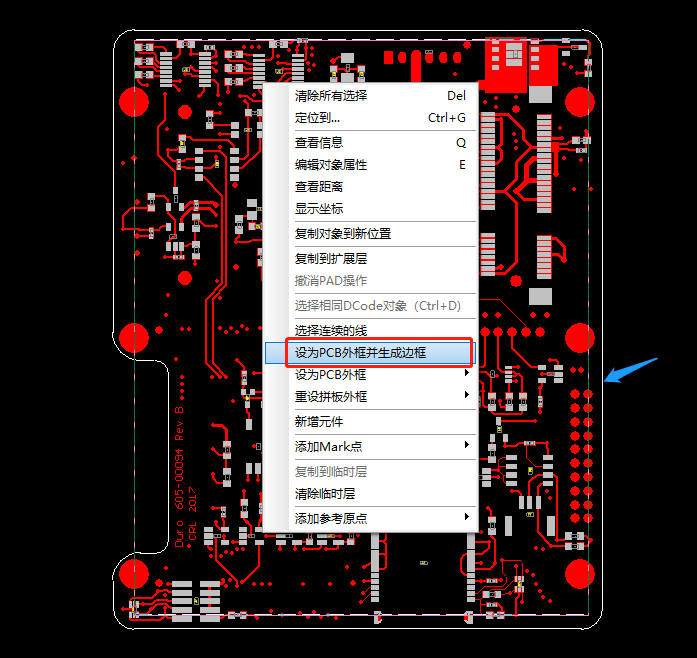

3. 点住鼠标左键拖动选中实际板框线(选中后为线段白色),鼠标右键菜单选择“选择连续的线”,完成操作后实际板框线变为白色的选中状态。

重设PCB外框边框线操作10

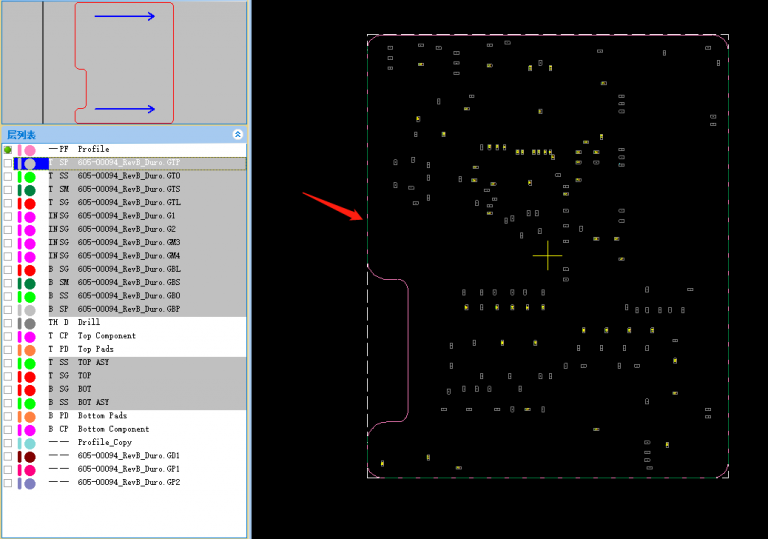

这样就完成了外框和边框的设置

重设PCB外框边框线操作11

三.客户提供的数据不包含外框信息

极少数会出现这种情况,我们可以通过框选图形进行设置。

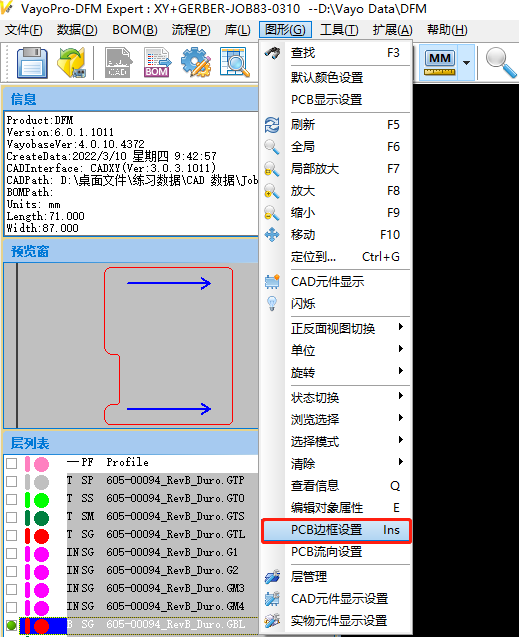

1. 打开“图形”菜单,选中“PCB边框设置”

重设PCB外框边框线操作12

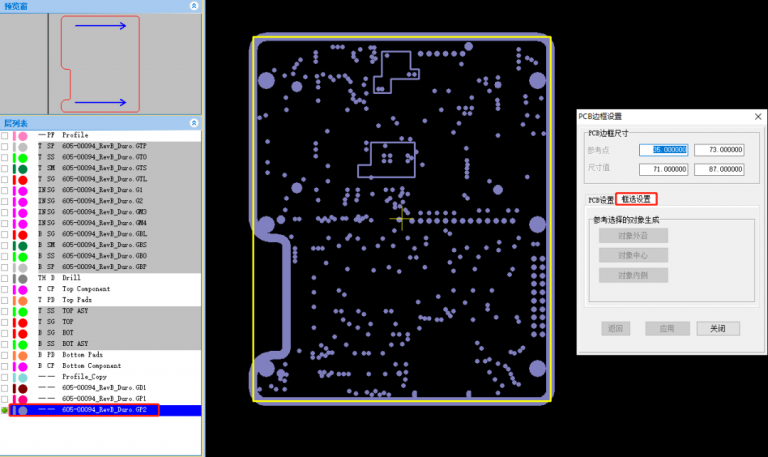

2. 打开可以框选的参考层,在“PCB边框设置”框中,选择框选设置

重设PCB外框边框线操作13

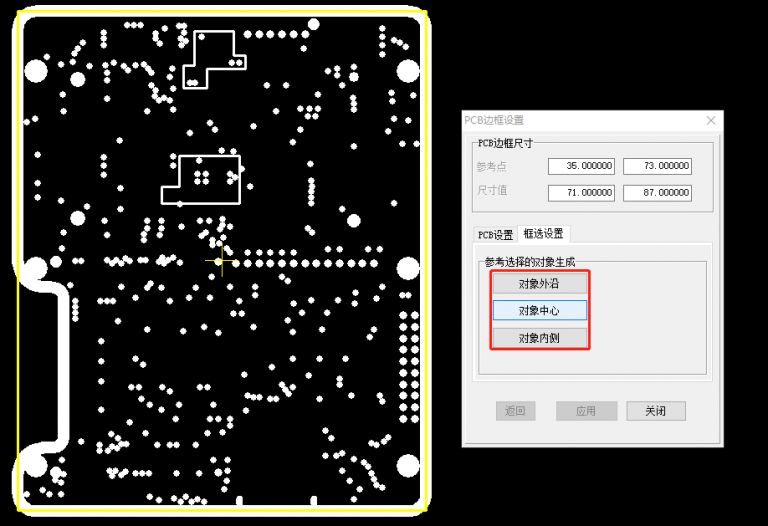

3. 点住鼠标左键框选后,根据实际需要选择“对象外沿、对象中心、对象内侧”,来生成边框

重设PCB外框边框线操作14

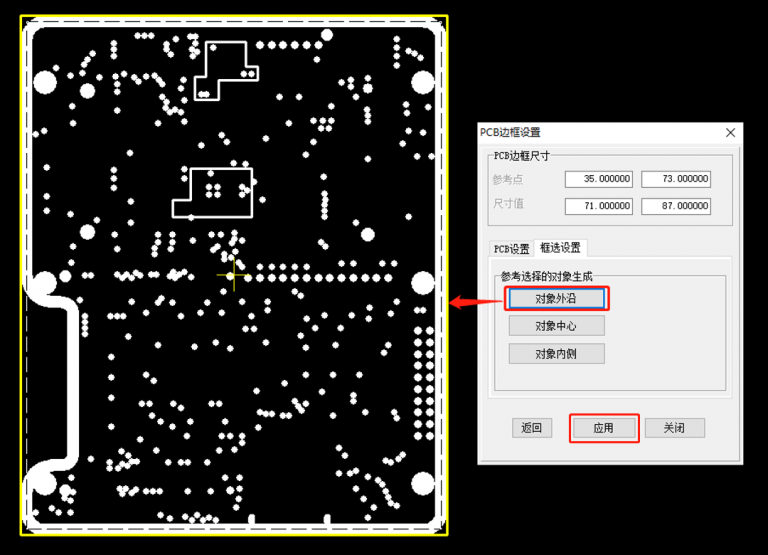

4. 选择后“应用”,就完成了边框的设置

重设PCB外框边框线操作15

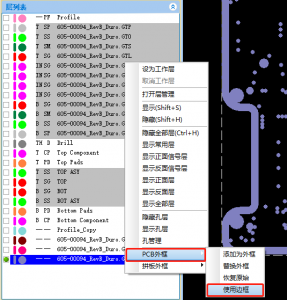

5. 接下来设置外框:在层列表区任意位置,鼠标右键菜单选中“PCB外框”菜单,选择“使用边框”

重设PCB外框边框线操作16

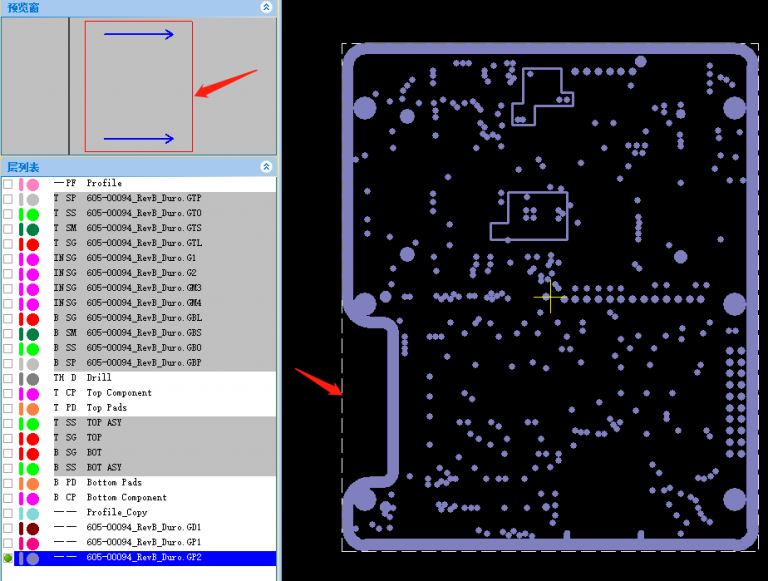

6. 这样就通过框选方式把PCB外框和边框都变成了自己框选的矩形

重设PCB外框边框线操作17

以上就是本次教程的所有内容了,主要对三种情况做了一个步骤的详解。如想要了解更多软件功能或想要申请试用,可以访问望友NPI工业软件或直接发送邮件至:business@vayoinfo.com.
