关于波峰焊工装设计的那些事儿

发布时间:2022-05-10浏览次数:607

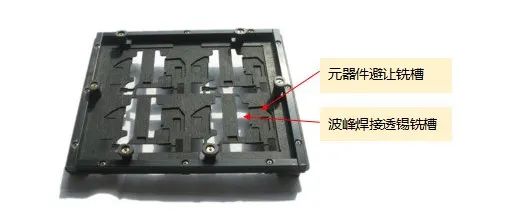

当前托盘工装依然是PCBA装配中必不可少的生产工具,今天就来给大家聊一聊关于波峰焊托盘工装设计的那些事儿。下面是在百度随便找的几个波峰工装图片,工装结构其实很简单。

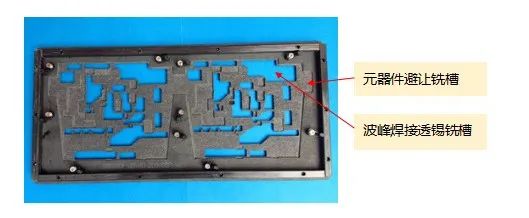

波峰工装图片2-来源百度

主要技术指标是上面的元器件避让铣槽和插件焊盘波峰焊透锡铣槽设计要求。

主要技术指标:

* 元器件避让铣槽要完全避让元器件,铣槽边和元器件保留一定的安全距离余量,避免压坏元器件。

* 铣槽深度要大于元器件高度,铣槽底部和元器件顶端保留一定安全间隙余量,避免压坏元器件。

* 根据元器件的高度不同,需要有不同深度的避让铣槽。

* 距离相近的元器件且高度差比较小的,合并到一个避让铣槽中。

* 波峰焊接透锡铣槽要完全暴露出插件焊盘,铣槽边和焊盘保留一定的距离,便于波峰透锡。

* 托盘要完全遮挡板外形(包括PCB板内槽),避免过波峰时翻锡。

当前要设计出一个波峰焊工装,需要借助多个软件,一般是先用CAM软件把PCB 光绘转换为DXF文件;然后用AutoCAD等画图软件进行铣槽绘制,要反复人工确认铣槽距离,过程比较费时。

另外,由于没有元件信息,很难保证设计加工出来的工装可以直接投入使用,后期对加工好的工装进行局部修改是经常发生的事情。

以上使用场景其实可以这样解决

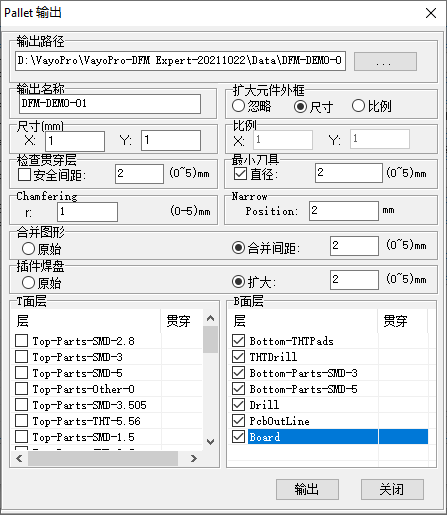

在望友工具软件中(DFM/SMT/TEST等)可以直接读取PCB设计文件(odb++,ipc2581,asci pcb等等),自动识别元件信息,区分插件和表面安装器件,自动生成器件避让铣槽和插件焊盘焊接透锡铣槽。在软件的输出界面,可以设置器件避让外框尺寸,插件焊盘避让外框尺寸,相邻元器件小于设定距离就合并为一个铣槽,按最小加工刀具优化铣槽图形等等符合铣加工设计要求的特有功能。如下图:

波峰焊工装设计配图1

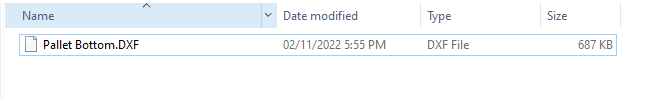

根据设置一键生成.dxf图纸(如下图),该图纸可以在CAD画图软件中做二次编辑。

波峰焊工装设计4

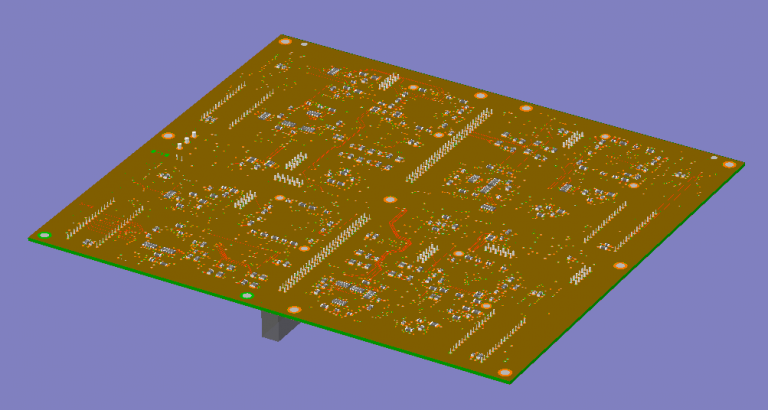

下面我们把如这个PCBA的波峰焊接工装加工铣加工图纸输出来看看,如下图:

波峰焊工装设计配图2

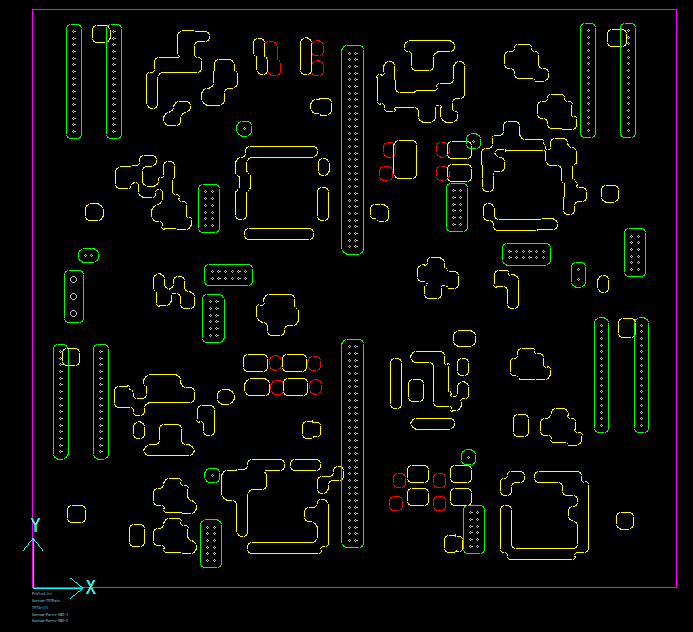

通过望友软件直接生成的波峰焊工装铣加工图纸中,黄色和红色分别代表元器件避让铣槽的不同铣加工深度,绿色是波峰焊接透锡铣槽,如下图:

波峰焊工装设计配图3

以上就是本次分享,如大家想要了解更多软件方案详情,可直接访问望友NPI工业软件或直接发送邮件至business@vayoinfo.com。
