如何快速检查PCB钢网设计的质量?

发布时间:2023-07-31浏览次数:538

钢网(stencils),也叫做SMT(Surface Mount Technology)模板,是一种SMT专用模具。在PCB表面元器件的贴装过程中,钢网印刷是其中很重要的一个步骤。将钢网放置在空的PCB上方,随着刮刀移动,锡膏会随着孔洞漏到焊盘上,接着通过后续的贴装回流等步骤元器件就会被牢牢固定在焊盘上。如何实现钢网印刷呢?这就需要一种设计好的钢网模具。

在传统的工作模式中,企业提供钢网设计要求,钢网厂家设计完成后给出钢网设计文件进行确认,工程师针对该设计文件进行手动检查。而这种检查方式往往耗时,效率低下,当电路板尺寸过大、元件数量过多或布局复杂时,检查也很容易出现疏漏,无法保证其准确性和全面性。如何实现快速准确且全面的钢网检查呢?您需要望友的智能钢网软件

该软件主要有三个作用,1、快速智能学习,构建数字化钢网库,形成企业内部钢网规范;2、智能快速设计钢网,减少钢网修改周期,提升设计水平;3、钢网检查,快速检查设计疏漏和设计规范性。今天要探讨的主要是其第三个作用,即快速钢网检查。

钢网检查需要检查些什么呢?一般检查的项目有两种: 1、根据行业通用开口规范,检查钢网厂家的设计有哪些不符合的地方;2、和企业自己的钢网开口规范(开口库)比较,看钢网厂家的哪些设计和自己的开口库不一致。针对第二种检查,首先企业要有自己的开口库,才能实现这一钢网开口比较的检查。不同企业对钢网比对的要求不一样,有些只需进行第一种检查,有些需要第二种,有些第一第二种检查都需要。望友的智能钢网软件,可以满足不同的检查需求。这里将分别列出这两种检查并标明注意事项。

检查1:针对行业通用开口规范的检查

在进行这一检查之前,我们需要确定相应的检查规则。望友数字化钢网设计软件提供了超过60项的检查规则,企业可以根据自己的实际要求进行相应规则的审查。只需轻轻一点,软件便会按照审查规则详细检查每个开口细节,如开口面积比、宽厚比、开口到板边距离,开口到孔距离,多开漏开等。与规则不一致的差异点会被标注出来,工程师可以快捷查看差异点。

检查2:针对企业自身的钢网开口规范进行比较

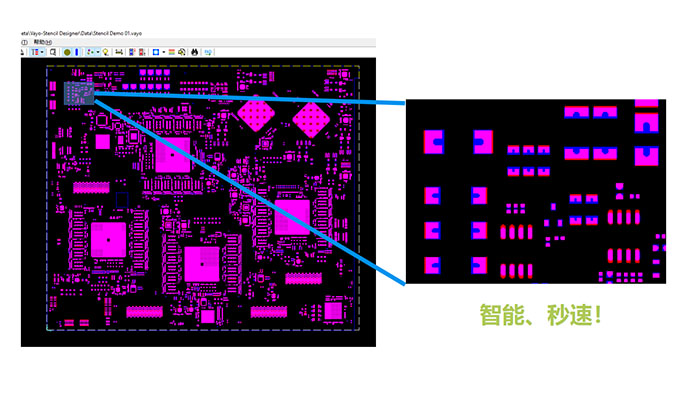

上文已经提到,在做这一检查之前,企业可以借助望友的智能钢网软件建立自己的钢网开口管理库。在完成开口库管理之后,我们就可以正式进入到这一部分。将PCB CAD数据和钢网厂家回传的gerber数据输入到软件里,点击钢网库匹配,出来结果后,有时候会出现无库的封装,这就说明库中没有这一器件对应的开口信息。可以选择自己创建一个,然后去进行对应的比对操作。最后点击钢网开口比较,允许面积差异一般是在3%左右就可以,建议不要高于5%。结果出来后,在软件上就可以直观的看到差异。和第一种规则检查一样,这一结果也需要工程师去一条条比对。针对钢网的实际制造情况,有些差异是可以忽略的,比如公共焊盘、避让导致的差异。工程师可以在软件中编辑差异说明,输出钢网比较报告.

通过使用望友的智能钢网软件,工程师可以快速准确地评估钢网设计的质量、及早发现设计缺陷,并及时纠正,确保钢网印刷的质量。告别低效且容易出错的人工检查,立即升级您的检查流程,体验望友智能钢网软件的效率和可靠性!
