如何快速调整SMT贴片编程中的特殊元件角度?

发布时间:2022-09-08浏览次数:320

SMT贴片编程工作常常遇到一些特殊元件需要手动调整角度180°贴装,工程师遇到这类元件通常需要逐个手动调角度,比较费时,容易遗漏,存在品质风险,怎么办?

别急,VayoPro-SMT Expert智能编程软件可以解决,今天小编给大家通过一个案例进行讲解。

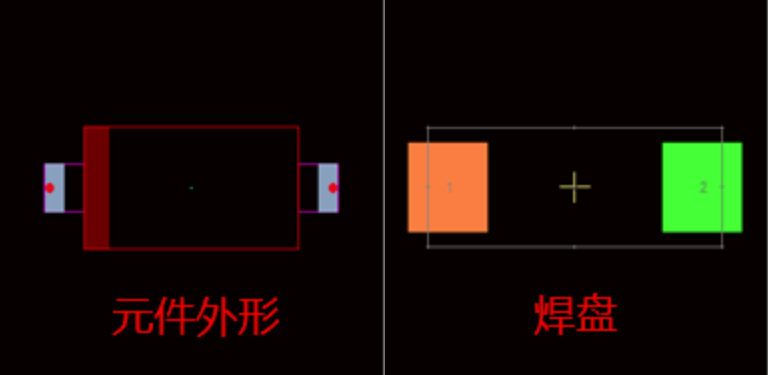

一般SMT贴片是元件1脚对应焊盘1贴装,如下图这个特殊元件,需要元件1脚对应焊盘2贴装,这时就需要手动调整角度补偿。

te shu yuan jian

在VayoPro-SMT Exper软件编程中,用户可以提前把特殊元件的角度补偿存入数据库,后续编程可以批量下载角度补偿。

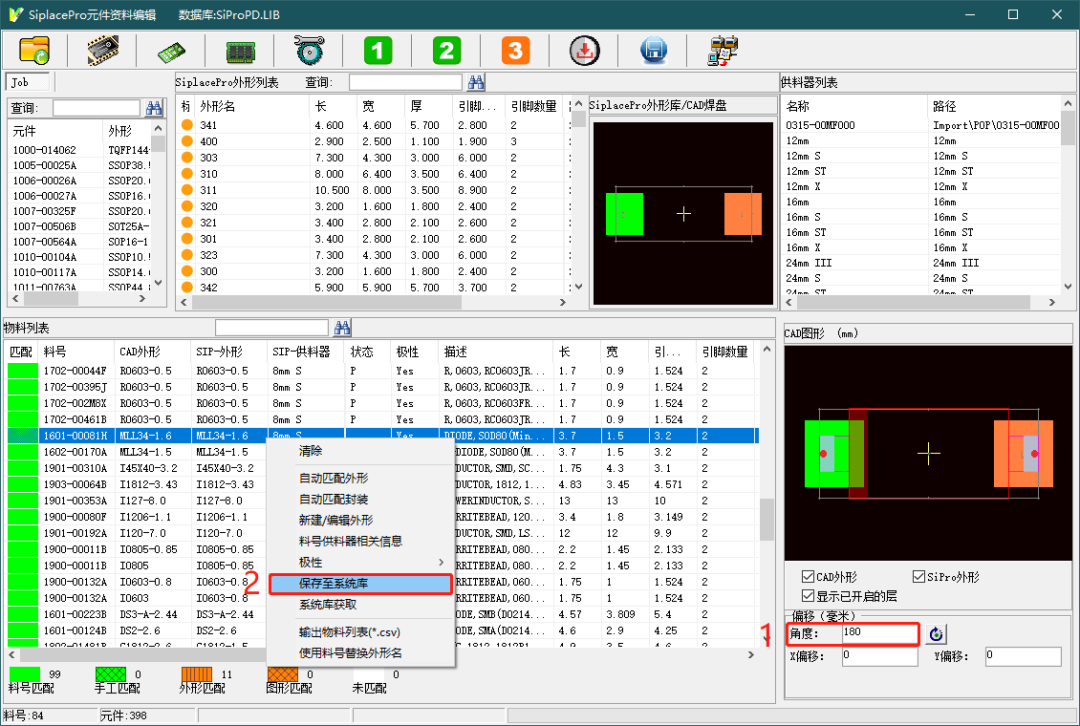

操作方法如下图,在元件资料编辑界面设置好元件角度补偿值,存入系统库。

贴片编程中在元件资料编辑界面完成1、2步骤操作后,接下来选择“系统库获取”功能图标,软件会从系统库匹配并下载特殊器件的的角度补偿。这样就完成角度补偿设置了。

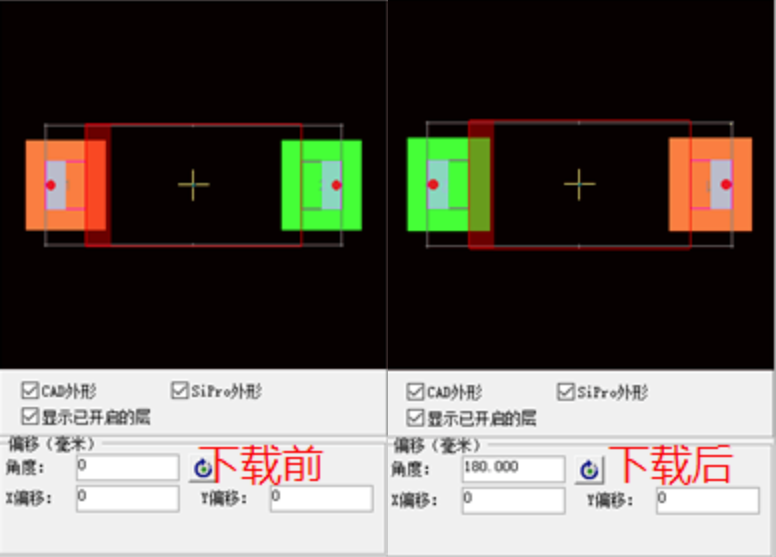

下面我们来看看下载前后的对比效果,下载后自动设置好角度补偿,元件已经变成符合要求的贴装角度。

xia zai te shu qi jian de jiao du bu chang qian hou dui bi

以上就是本次所有的教程,如果还有任何问题欢迎评论或私信进行交流!

如果对智能SMT软件感兴趣,欢迎了解望友 SMT Expert 软件

望友 SMT Expert 软件方案简介:

VayoPro-SMT Expert 软件是一款高效 SMT 贴片程序制作工具软件,它将传统手动编程方式转变为智能化过程。它极大化利用 CAD/Gerber/BOM 数据,智能匹配/创建 part data,智能校正贴装角度/极性/中心位置,智能生成拼板,输出贴片程式,生成上料表及装配图。而且软件还可以实现不同 SMT 产线或设备间程式快速转换,机贴装程式与 BOM 及 CAD 等数据的快速校验分析。

望友 SMT 软件方案优势:

1.减少因极性错误引起的商业风险(客户抱怨、返工、丢单、赔偿);

2.减少离线编程及在线调试时间;

3.增加 NPI 应对能力,加速打样或试产;

4.简化编程工作复杂度,简化人力资源管理;

5.提升智能化程度,减轻人员工作压力。

关于望友:

上海望友信息科技有限公司成立于2005年初,是国内领先的互联电子系统工艺设计仿真&制造一体化工业软件供应商。望友秉承“Value for You”的价值理念,并以“让设计&制造好产品成为常态”为愿景,打造覆盖互联电子系统设计及制造全流程的国产NPI软件。目前望友的NPI系列产品主要有软件工具(DFM、SMT、Test、Stencil…)及覆盖从设计到制造的全流程工艺设计与验证平台,实现对国外同类产品的替代,打破国外产品在NPI软件领域的长期垄断地位,提升我国工业软件核心技术水平,加速电子企业实现智能化升级。望友的产品已在全球20多个国家及地区,被500多家国内外知名企业应用。所涉及的行业涵盖通讯网络、消费电子、汽车电子、轨道交通、能源、安防、医疗、工业互联设备、教育等。

望友基于沉淀多年的集成电路设计及制造工艺工业知识,通过十七年的持续研发,攻克了一系列技术难题,全力打造自主可控的集成电路互联电子系统国产NPI软件。望友现已拥有45项计算机软件著作权,30余项授权发明专利,以技术创新驱动行业发展,推进国产工业软件自主可控进程。
