如何使用望友DFM软件进行冷板分析

发布时间:2022-06-01浏览次数:258

在一些采用了冷板散热方式的产品设计中,有时大家会由于疏忽,冷板没有避开Mark点,导致后面的生产遇到麻烦。

这篇文章将教你如何使用望友DFM软件进行冷板的相关分析,包教包会。

首先,我们打开需要分析的数据,并把冷板文件导入到该数据里面,冷板数据一般是DXF、GBR等格式的文件,如下图

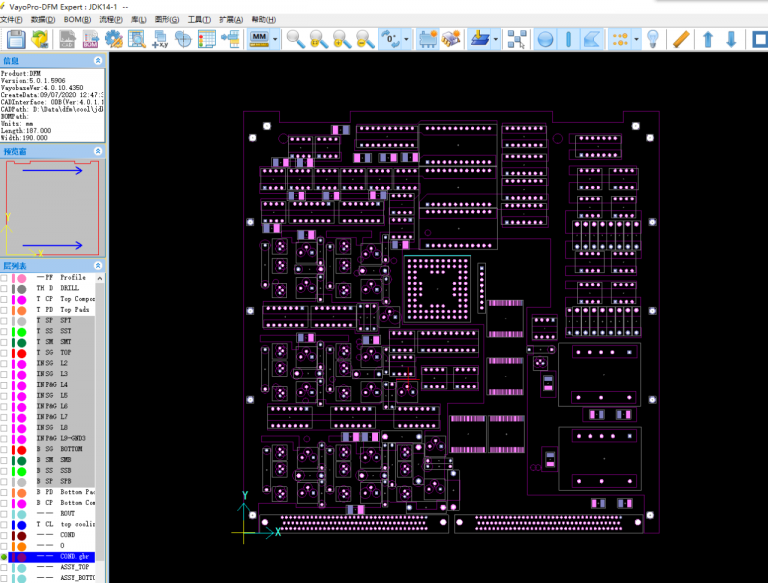

使用望友DFM软件进行冷板分析1

其次,我们在DFM软件里面处理一下冷板数据,把导入的冷板层设置为工作层,切换到对象模式,选中冷板的边框,之后点击鼠标右键,并选中复制到扩展层,如下图所示

使用望友DFM软件进行冷板分析2

这层数据就是我们需要分析的冷板数据,然后我们可以打开层管理界面,给冷板层的文件设置一个厚度,比如2.5mm,具体操作是选中该层,并点击鼠标右键,选中设置层厚度,如下图所示

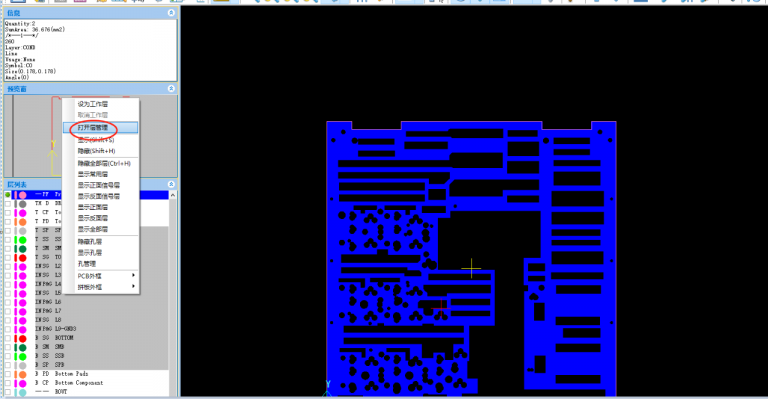

使用望友DFM软件进行冷板分析3

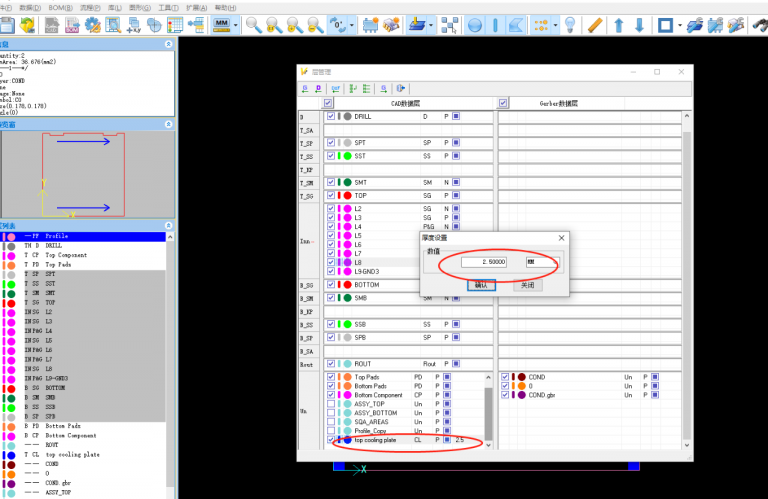

使用望友DFM软件进行冷板分析4

然后我们就可以看到PCB装上冷板的效果图,其中白色的为冷板,如图所示

使用望友DFM软件进行冷板分析5

最后,就是根据我们设定的冷板相关的分析规则,进行DFM分析就可以得到我们想要的结果,如图所示

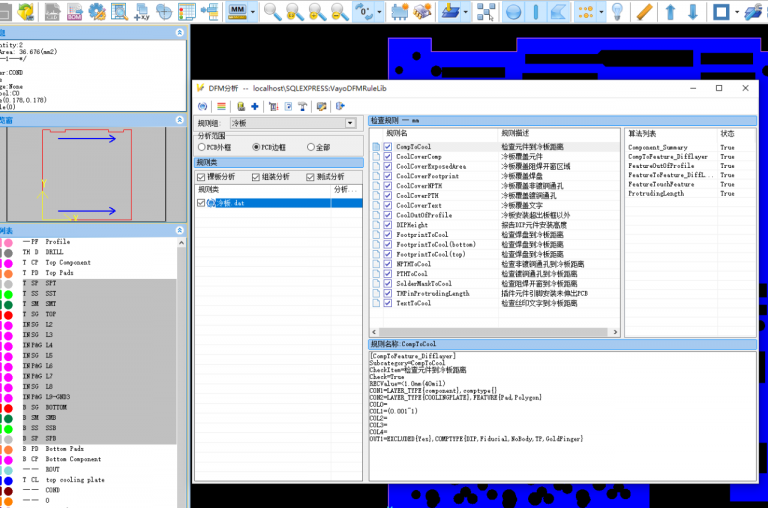

使用望友DFM软件进行冷板分析6

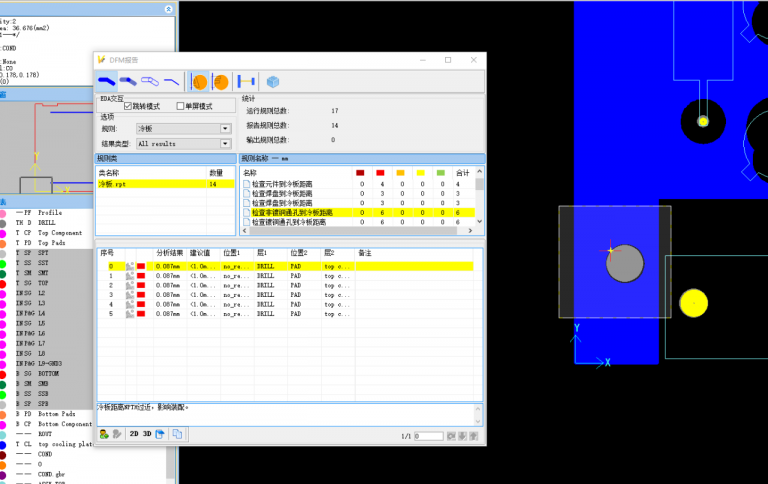

使用望友DFM软件进行冷板分析7

以上就是用望友DFM软件进行冷板相关分析的操作,操作简单、方便,可以迅速准确的帮用户解决冷板方面的困扰,避免冷板异常的出现。

望友DFM Expert软件解决方案简介:

VayoPro-DFM Expert是一款智能DFM/DFA可制造性设计分析软件,可以加速电子产品设计制造过程,主要利用PCB设计数据与BOM数据,结合3D元器件实体库虚拟仿真出组装后的PCBA,再通过上千条检查规则(祼板及组装),对PCBA的每个细节(元件、走线、过孔、丝印)逐项检查分析,第一时间发现设计疏漏或制造问题,生成3D DFM/DFA分析报告。

方案优势:

1. 协助企业建立高级DFM/DFA分析能力

2. 智能拦截设计疏漏,提升设计能力与设计品质

3. 智能分析潜在的生产问题,提升直通率,降低制造成本

4. 智能审查焊接可靠性问题,提升产品可靠性、稳定性

5. 独家3D报告,评审各部门之间高效沟通

6. 使可制造性问题早发现早改善,有效减少打样次数,加速新品上市

7. 与人工评审相比,DFM软件具有无可比拟的优越性
