使用过望友DFM软件的朋友对这款软件的第一印象就是“3D仿真分析功能强大”,没错!

这款软件内置 20 多万 3D 元器件库,有 1500 多条分析规则,对 PCB/PCBA 进行虚拟试制、仿真装配分析,帮助研发和工艺从源头改善潜在的制造问题。

前段时间我们收到了来自美国用户 Aimtron 团队对 VayoPro-DFM Expert 可制造性分析软件的好评反馈,详见文末。

该软件具有非常灵活的分析配置功能,支持按产品、按客户等多种分类方式配置规则,满足电子行业各领域不同企业用户需求。

在实际应用中,因为需要综合考量产品外形尺寸,所以研发工程师在做单板设计时,会碰到有些产品会有“区域元件密度限制”、“区域元件限高”要求。

这种情况对研发工程师的经验要求极高,稍有不慎就有可能“违规”。

因此,在 EDA 中与望友 DFM 软件交互,利用望友软件进行区域分析,帮忙研发人员在设计阶段发现问题、优化设计,是非常必要且非常重要的环节。

关于区域限制给大家简单做一个示意:

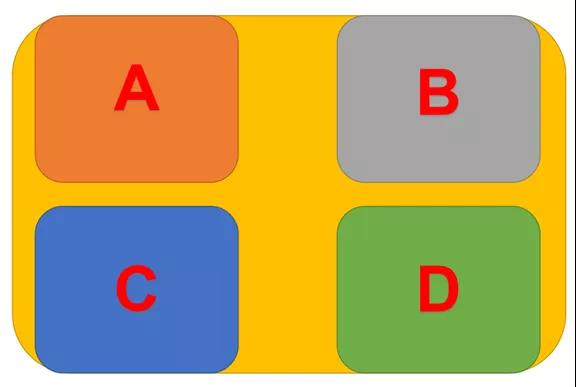

如下图一,表示 PCB板 上有 A、B、C、D 四个区域,假设 A 区域限高要求小于 3MM;B区域限高要求小于 5MM;C 区域限高要求小于 4MM;D 区域限高要求小于 6MM。

图一:PCB 限高区域示意图

下面我将介绍如何在 VayoPro-DFM Expert 软件中对 PCB 板进行区域设置。
注:由于客户数据涉密不可使用,故以下操作步骤用 Demo 数据展示区域设置方法。

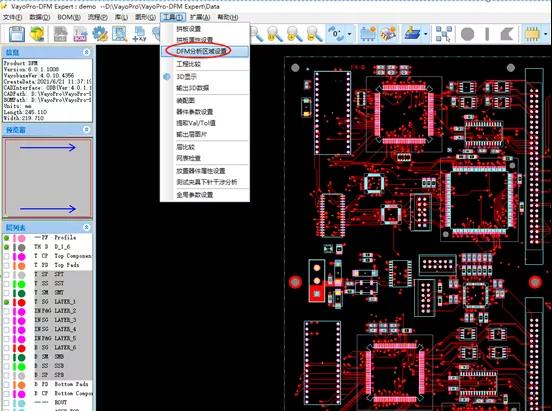

1)设计文件读入后,首先在工具选项下选择“DFM分析区域设置”,如下图二所示;

图二

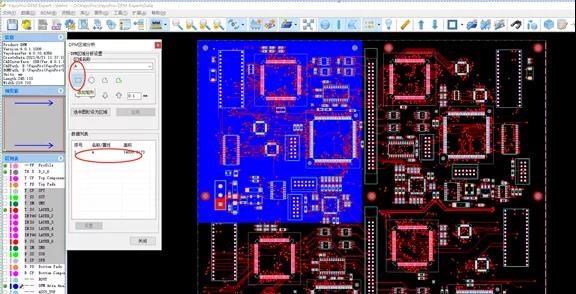

2)根据限高区域,在“DFM分析区域设置”对话框中设定分析区域,如下图三所示;

图三

同理,对 B、C、D 区进行设置。

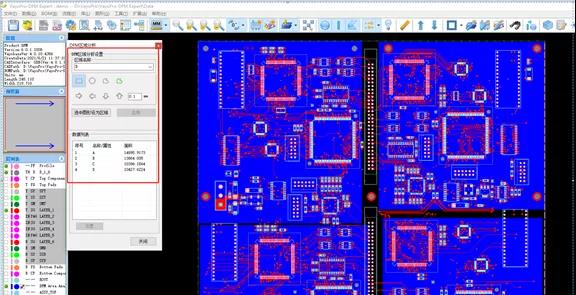

四个区域均完成设置时,结果如下图四所示;

图四

3)执行 DFM 分析,在弹框中“分析区域”位置处点击鼠标右键,选择对应的区域名称,如下图五所示;

图五

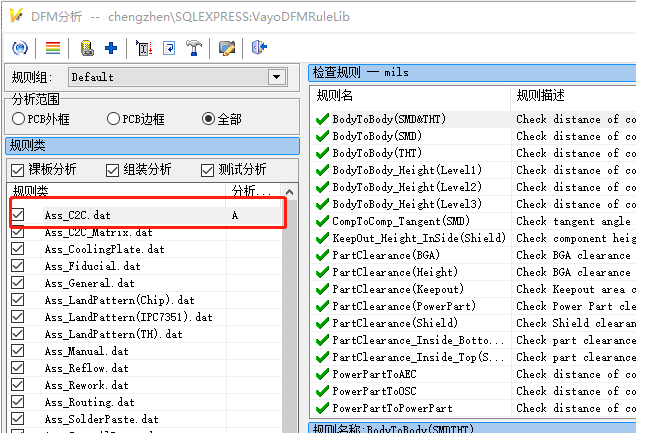

4)针对不同分析区域,选择需要分析的规则,如下图六所示;

图六

区域设置方法讲解完毕,希望对大家有所帮助和启发,灵活应对各种实际问题。如有特殊应用场景,不知道如何处理,欢迎随时联系我们探讨交流。

美国 Aimtron 团队对望友 DFM 软件评价:
“We’ve been using VayoPro-DFM Expert for the past 3 years and are impressed by the high-level 3D DFM/DFA capability. Step-by-step workflow is easy to understand and the learning curve is relatively short. It does a great job identifying assembly issues that can easily be captured in 3D DFA/DFM reports. Customer feedback with this unique 3D DFA/DFM capability has been overwhelmingly positive.”
From Aimtron Team
译:我们使用望友 DFM Expert 软件已经有三年了,3D DFM/DFA 高级功能给我们留下了深刻的印象。软件一步步的操作流程简单易学。在识别装配问题上它非常棒,那些问题会被轻松找到并呈现在 3D 报告中。拥有强大的 3D 可制造性分析能力,客户对我们的反响极好。
来自 Aimtron 团队
