望友Test软件优势：Takaya飞针测试设备快速编程

在高混合、低产量、快交付成为PCBA制造常态的今天，飞针测试（Flying Probe Test, FPT）凭借免治具、快速换线的天然优势，成为研发样机、小批量试产与返修验证环节的主力测试手段。然而，飞针测试程序的开发质量与效率，直接决定了设备价值的发挥程度。本文将系统介绍望友VayoPro-Test Expert（望友TEST软件）如何帮助测试工程师实现Takaya飞针测试设备的快速编程，以及它在15项关键能力上相对于同类工具的差异。

一、为什么Takaya飞针测试设备需要专业编程软件

Takaya（TAKAYA Corporation，日本）是全球飞针测试设备的标杆厂商，其APT系列以精密探针接触能力著称：定位重复精度可达±25μm，最小可测焊盘50μm、最小焊盘间距150μm，高速机型单步测试时间最快可达0.02~0.03秒，从原型到量产均可覆盖。凭借免治具、0.15mm间距探针能力与极高的测试覆盖率，Takaya飞针测试设备广泛应用于半导体设备、通信与服务器、汽车电子、医疗、航空航太以及消费电子等行业。

但设备能力越强，对测试程序的要求也越高。一份优秀的Takaya飞针程序需要：完整的网络与器件测试步骤、准确的元件值与公差、合理的测试点选择，以及针对IC、BGA、继电器、三极管等不同器件类型的专项测试策略。传统手工编程高度依赖工程师经验，BOM整理、测试点选择、步骤编写与现场调试动辄数天。这正是望友Test软件要解决的问题——把设计数据（CAD/Gerber）、BOM与测试工艺知识数字化，一键生成可用的Takaya飞针测试程序。

二、望友Test软件与Takaya设备的协同工作流

望友VayoPro-Test Expert是望友科技面向NPI测试工程环节的核心软件，覆盖DFT可测试性分析、测试策略分析与ICT/FPT/AXI/AOI编程。对于Takaya飞针编程场景，其工作流为：

CAD智能识别与导入：支持Accel、Cadence Allegro、ODB++、IPC-2581、Mentor Neutral、Altium、PADS等26种以上主流CAD格式，智能识别无需人工转换；

BOM校验与导入：自动比对BOM与CAD差异（缺件、重复料号、位号不匹配等），并从BOM描述中智能抓取元件值（Val）与公差（Tol）；

智能拼板与测试点选择：灵活的探针/测试点规则，支持Gerber阻焊层校验测试点可达性，自动识别并禁用背钻位置；

DFT/可测试性报告与测试策略分析：13大类报告输出，评估ICT/AXI/AOI等不同测试方式对开路、短路、缺件、极性反等缺陷的覆盖率；

一键生成Takaya飞针程序：输出CA8与CA9双格式程序，直接上机调试。

三、望友TEST软件在Takaya飞针编程上的15项能力对比

下表汇总了望友VayoPro-Test Expert相对于同类工具在Takaya飞针编程场景下的功能对比（Y=支持，N=不具备）：

其中15项能力里有13项为望友独有或领先，覆盖了从数据准备、测试点选择到器件级测试策略的完整链路。下面挑选最具代表性的几项展开说明。

四、关键功能详解

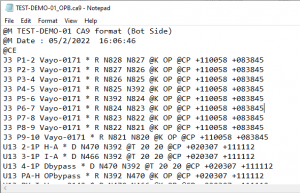

4.1 支持CA8与CA9双格式，率先支持最新机型

望友软件可同时生成Takaya CA8与CA9两种格式的飞针测试程序，并提供Takaya专用测试点模型与Teaching模型。CA9作为新一代格式，能显著提高测试覆盖率、缩短程序调试时间；同时望友率先支持APT-1400与APT-1600等最新机型，设备升级无后顾之忧。

4.2 一键从BOM描述提取R/L/C元件值

飞针程序需要每个阻容感器件的准确值与公差。望友软件可一键从BOM描述中提取R/L/C值（如"4.7uH ±20%"、"10K 1%"），自动填充到测试步骤中，避免人工逐条比对录入，大幅减少BOM整理与上机调试时间。

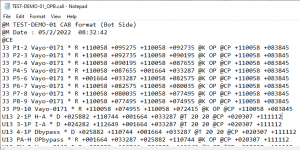

望友软件一键提取BOM中的R/L/C元件值

一键提取BOM描述中的阻容感值与公差

4.3 IC引脚测试：pin-to-pin、pin-to-ground与传感器开路测试

IC器件是飞针测试的重点与难点。望友软件可自动生成完整的IC引脚对引脚（开路）与引脚对地（二极管）测试步骤；对于SOIC/QFP器件，还可自动生成Takaya设备特有的基于传感器的引脚开路测试（IC open test with sensor）程序，显著提升IC引脚开路缺陷的检出率。

4.4 低阻值电阻Kelvin测试与继电器通断测试

毫欧级低阻电阻必须采用四线制Kelvin测量，望友软件可自动生成Kelvin测试程序；针对继电器类器件，可自动生成通断（on/off）测试程序，验证线圈驱动与触点状态。

4.5 BGA、三极管与网络级专项测试

望友软件可生成BGA引脚阵列的针脚间短路测试（pin-around），在返修/调试场景下尤其实用；三极管除常规b-e、b-c二极管测试外，还支持数字三极管测试；此外支持网络开路测试（快速定位PCBA返修后的开路失效点）与电源/地网络对网络短路测试——设备可配置在上电测试之初先测电源地开短路，一旦失败立即暂停，避免对故障板做无意义的全流程测试。

4.6 按原理图引脚映射测试，支持自定义

望友软件按照原理图器件引脚映射（schematic pin map）生成器件测试，而非简单按位号猜测试，可提升器件测试的准确性并缩短调试时间；器件引脚映射支持用户自定义维护。

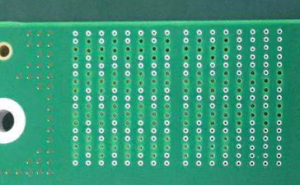

4.7 ABPT珠状探针与背钻自动规避

望友软件可自动识别ABPT（Agilent Bead Probe Technology，珠状探针）测试点并用于飞针/ICT测试，有效提升测试覆盖率；同时针对背板与通信产品普遍存在的背钻（back drill）结构，提供智能规则自动识别并禁用背钻位置作为测试点，减少测试工程师的手工排查工作量。

五、客户价值：更快的编程，更短的NPI周期

"从多年DFT与测试软件的使用经验来看，VayoPro-Test Expert是最好的。它快速、准确、易用，DFT报告对客户来说非常易懂。"——某客户测试开发经理

综合客户实践，采用望友VayoPro-Test Expert开发Takaya飞针测试程序可获得：

• BOM整理与程序调试时间减少70%以上：一键提取元件值、自动生成器件测试步骤；

• 测试策略分析从"数天"缩短到10~30分钟：快速评估不同测试方式的缺陷覆盖率；

• 降低对资深测试工程师的依赖：分步流程图引导，新手也能顺畅完成编程；

• 更高的测试覆盖率：CA9格式、ABPT珠状探针、传感器开路测试等专项能力；

• 更少的无效上机调试：电源/地优先测试、背钻自动规避、原理图引脚映射。

望友科技深耕智能NPI软件20余年，拥有自主知识产权的软件产品与著作权超过25项、已获授权专利56项，软件装机覆盖全球20多个国家与地区的500多家客户、2500多套装机量，并与ASM、Fuji、Panasonic、Keysight、ViTrox、Cogiscan等领先设备与系统厂商建立战略合作。

六、常见问题（FAQ）

Q1：望友软件支持哪些Takaya飞针测试机型？

支持Takaya APT-8400、9400、9600、1400、1600、2400、2600全系列，并率先支持最新机型APT-1400与APT-1600。

Q2：Takaya CA8与CA9格式有什么区别？

CA9是Takaya新一代程序格式，可显著提升测试覆盖率并缩短程序调试时间。望友软件可同时生成CA8与CA9两种格式的飞针测试程序。

Q3：使用望友软件开发Takaya飞针程序能节省多少时间？

通过一键提取BOM阻容感值、自动生成各类器件测试步骤与分步流程图引导，客户可将BOM整理与程序调试时间减少70%以上，整体测试工程周期缩短超过70%。
