在前几篇文章中，我们已经详细介绍了STENCIL工艺数字化软件的核心能力：企业级工艺库的自动复用、60+项数字化审查规则的一致性保障、菜单式一键创建新封装……这些功能帮助众多手机、服务器、汽车电子领域企业，将钢网准备周期缩短50%以上，漏查率降至0%。

这些都是STENCIL的“利器”——钢网工艺数字化的支柱。

工程师会说我自己已经在用CAM软件，望友stencil软件里的CAM不会让我工作更繁琐，增加一个软件的使用吧？一个软件好不好，有时候不光看核心功能有多强，还要看那些不起眼的、锦上添花的小功能，能不能让工程师每天用起来更顺手。

从这篇开始，我们将进入「STENCIL其他功能」专题。第一篇，就来介绍这个帮工程师少开一个软件的功能——CAM应用辅助功能。

CAM功能，让工程师少折腾一次

很多工程师他们每天除了做审查之外，还经常需要做一些零碎的小操作——测量两个开口的距离、算一下拼板的利用率、按位号找一个器件……以前这些事得切换到CAM350或GC2000，来回倒腾Gerber文件，烦不胜烦。两个软件来回切换，光导入导出就要好几分钟，一天重复几十次，效率大打折扣。

现在，这些操作在STENCIL里就能直接完成。STENCIL软件直接内置了常用的CAM辅助功能。当工程师需要使用测量、计算、定位等操作时，无需离开STENCIL环境，点几下就能完成。

这不是要取代专业CAM工具，而是为了减少工程师的软件切换负担，把零碎的高频操作顺手做掉。

工艺工程师的“好帮手”

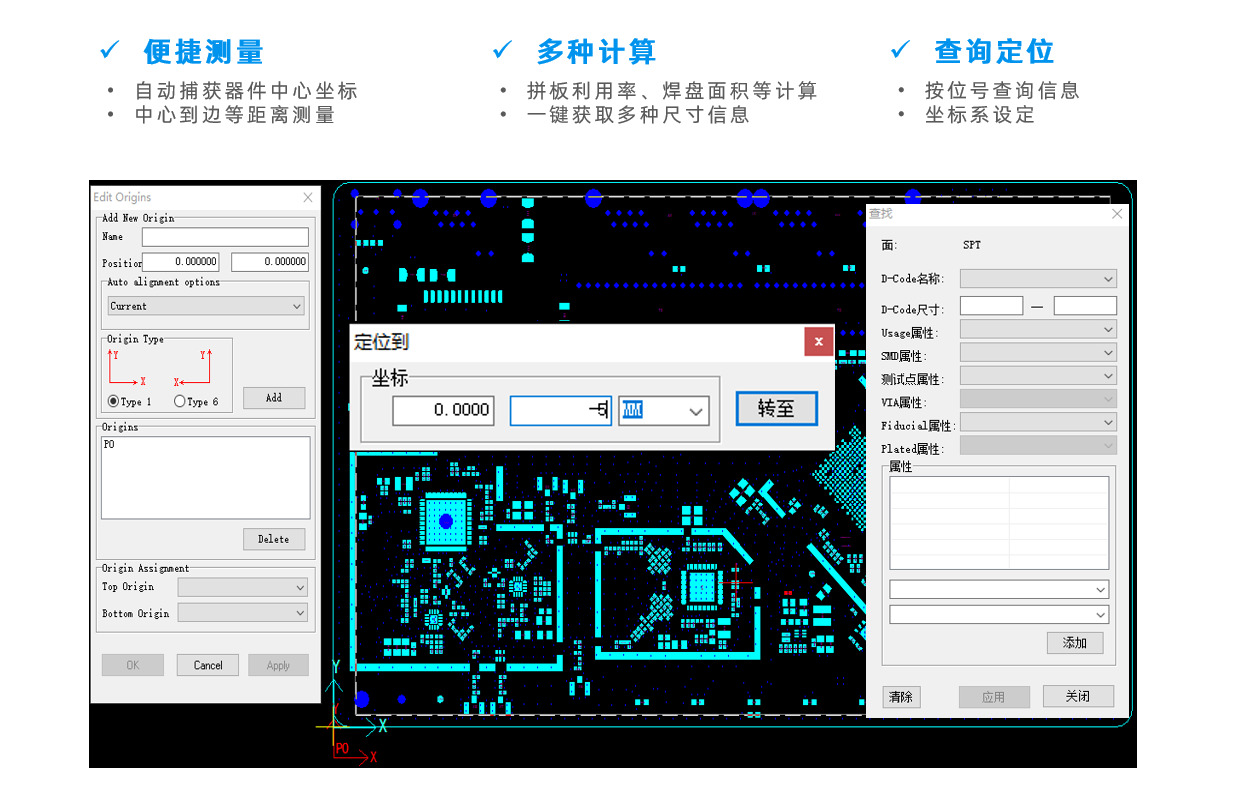

1.便捷测量：自动捕获器件中心，告别手动拉线
STENCIL的CAM模块原生支持工业主流的PCBA设计数据格式：Gerber（274X/含X2）、ODB++、IPC-2581、DXF。您无需额外转换或购买其他查看器，直接将文件拖入软件即可打开、缩放、分层显示、叠加比对。在STENCIL的CAM模块中，您只需点击任意器件（如BGA、屏蔽罩、连接器），软件会自动捕获其几何中心，并支持一键测量中心到边距、两点间距、中心到板边等常见距离。

2.多种计算：不离开软件就能算面积、利用率
在STENCIL中，框选区域即可自动计算拼板利用率、总焊盘面积，并一键获取多种尺寸信息（长、宽、间距、开口数量等）。不再需要将数据导出到Excel手工计算，所有结果在当前界面直接生成。

3.查询定位：按位号秒级跳转，不再“大海捞针”
输入一个位号（如U5、R12），软件瞬间跳转到该器件对应的钢网开口位置。这是因为STENCIL的CAM模块与钢网设计数据天然联动——每个开口都关联了位号信息。

如果您想了解数字化转型，让每一张钢网都承载企业的最佳实践，欢迎留言咨询，或点击下方卡片了解望友Stencil更多信息。
