ICT测试点总是设计不合格？PCBA可测试性设计规范，测试点设计隐患怎么提前排查？

导读： 在PCBA设计领域，有一个让硬件工程师和工艺工程师都头疼不已的问题：产品设计出来了，功能也仿真通过了，但到了量产测试阶段，却发现“没法测” 。ICT探针下不去、测试点被高大器件遮挡、测试点间距太近导致治具短路…这些问题一旦在量产阶段暴露，改版、改模、延期交付接踵而至。

这背后的核心症结，往往在于可测试性设计（DFT, Design for Testability）没有被前置考虑。简单说，可测试性设计就是在PCB Layout阶段，就为后续的ICT、飞针测试等工序规划好“检测接口”——测试点，确保每一个网络至少有一个可供探针接触的物理焊盘。

而如何高效、精准地完成PCBA可测试性审查？这正是望友DFM软件的强项所在。结合其软件功能与行业实践，我们来深入拆解PCBA可测试性设计规范与如何提前排查测试点设计隐患。

一、为什么“可测试性审查”是PCBA设计的关键命门？

在没有引入专业DFM工具之前，工程师通常依靠checklist人工检查测试点设计。但面对高密度、数万网络的PCBA板子，人工检查不仅效率低下，而且极易遗漏。常见的设计隐患包括：

☑ 探针干涉：测试点周围的高器件（如电解电容、连接器）距离过近，导致ICT夹具探针无法垂直接触，或与器件本体碰撞损坏。

☑ 测试覆盖率不足：部分网络（Net）没有预留测试点，导致ICT无法检测该网络的焊接开路或短路故障。

☑ 治具制作失败：测试点中心距不满足探针护套的最小间距（如<1.27mm），导致治具探针无法并排布设。

这些隐患一旦流入量产，轻则增加测试治具制造成本，重则导致测试覆盖率不足，将不良品漏至终端客户。

二、DFM审查：PCBA全面可测试性评估

望友DFM软件的【PCBA可测试性审查】功能，将可测试性设计规范拆解为多维度、可量化的审查规则，并基于真实的3D元器件模型仿真结果，对PCBA进行立体化、全方位的可测性评估。

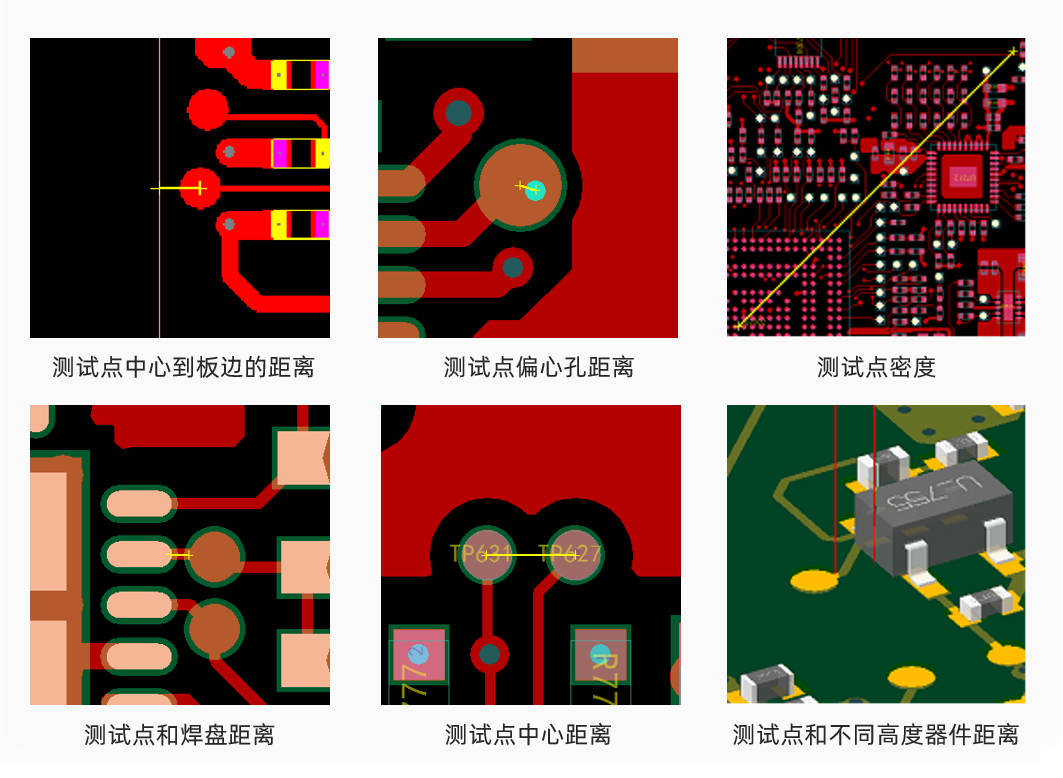

2.1 基础几何与布局规范（探针可达性保障）

测试点尺寸：推荐方形或圆形焊盘，直径通常在0.8mm至1.2mm之间。过小容易导致探针偏移扎空，过大则浪费布线空间。
测试点中心距离：两个测试点的中心间距需满足探针护套安装要求，通常要求≥1.27mm（50mil），间距过密会导致治具探针无法安装，造成短路风险。
测试点密度：单位面积内的测试点数量需控制在合理范围内，密度过高会加剧探针之间的干涉风险，增加治具设计与制作难度；密度过低则可能挤占布线空间，影响PCBA布局合理性。
测试点和板外形距离（板边）：测试点需距离板边≥4mm至5mm，这部分空间留给SMT设备导轨夹持以及ICT治具的压板固定。

2.2 空间避让与干涉检查（3D DFM核心优势）

这是传统2D审查无法做到的维度。望友DFM基于原生3D元器件模型库，可以真实仿真PCBA组装后的物理形态。

测试点和不同高度器件距离：针对高度>3mm的元器件，测试点需保持≥4mm以上的避让距离。在3D视图中，工程师可以清晰看到探针（虚拟圆柱体）是否会撞到旁边的电解电容或散热片。
测试点和焊盘距离：需>1mm，防止探针施压时损伤邻近的阻容感焊盘，甚至引发锡裂（故障遮蔽效应）。
测试点在亮铜区：测试点应避开未经阻焊定义的亮铜区域（如散热焊盘、大电流走线裸露部分），防止探针接触时发生短路，或对亮铜区表面造成划伤、氧化等损伤，影响电气性能与可焊性。

2.3 电气与测试覆盖率检查（质量管理核心）

Net无测试点：这是最高优先级的电气检查项。望友DFM会自动比对设计网表，确保每一个电气节点（Net）至少包含一个测试点，否则报错。
电源/接地测试点数量：要求电源与地网络不仅要有测试点，且需分布均匀（如每隔约20mm放置一个地测试点），以减少大面积地网络的压降对测试精度的影响。

三、从“人工点检”到“持续进化”：望友DFM的独特价值

以上9项为PCBA可测试性设计中最常见的隐患类型，但远非望友DFM审查规则的全部。望友DFM软件支持企业根据自有产线工艺能力，自由导入专属审查标准，并可随工艺迭代持续扩充规则库。赋予企业无代码持续进化的能力。具体到可测试性审查中：

3.1 无代码建规则

假如客户新增了一款超薄的异形连接器，导致原有测试点间距规则失效。工艺工程师无需会编程，通过图形化界面，5分钟内即可创建一条新的间距审查规则。

3.2 经验数字化资产

每一次售后出现的测试针痕开裂、夹具干涉问题，都可以转化为一条数字化规则录入系统。从此，软件随企业工艺能力成长，杜绝同类问题再次发生。

四、使用DFM软件前置审查PCBA可测试性的核心价值

4.1 缩短产品上市周期

在设计阶段实时拦截测试点尺寸不达标、间距过密、器件干涉等问题，避免问题流入试产和量产环节，减少因测试治具无法制作而导致的改版与等待，将测试验证周期大幅压缩。

4.2 降低测试治具制造成本

规范的测试点设计，意味着ICT治具探针布局顺畅、无需特殊定制或增加额外工序，治具制作一次通过率显著提升，返工和维护成本同步降低。

4.3 提升产品出货良率与可靠性

每个网络都有可接触的测试点、电源地分布均匀、探针与器件无干涉，ICT测试覆盖率和测试稳定性得以保障，有效拦截焊接不良、短路等制造缺陷，避免不良品流至终端客户。

总而言之，可测试性设计不是“事后补救”，而是“事前规划”。借助望友DFM软件，企业可将可测试性审查从经验依赖型的人工点检，升级为规则驱动型、3D可视化、可持续进化的自动化审查体系，从源头保障PCBA的量产测试良率与交付质量。
