导读： 导读：PCB布线是硬件Layout设计的核心环节，很多工程师只关注电气连通，忽略布线工艺细节规范，极易留下隐蔽制造隐患：线头衔接不全、焊盘侧边出线、元件下方走线、布线锐角、线宽线距不匹配铜厚等。
这些布线问题在电气仿真、样板阶段很难察觉，等到PCB制板、SMT回流焊、组装环节集中爆发，出现开路、锡珠短路、立碑虚焊、板材翘曲等批量不良，带来改板、板材报废、产线停工等多重损失。
下文整理 PCB 布线核心注意事项，同时结合望友DFM软件【PCB布线设计隐患审查】功能，分享如何在设计阶段自动排查各类走线缺陷，从源头规避量产风险。
PCB布线需严格遵循电气规范与工艺要求，从源头规避信号干扰、短路、阻抗异常及生产不良隐患，核心规范与注意事项如下：
· 基础走线要求 走线遵循短、直、少拐点原则，低速信号采用 45° 拐角，高速射频线路使用圆弧拐角，严禁锐角走线；大电流电源线适度加宽，强弱电、高低压线路预留安全间距，减少长距离平行走线降低信号串扰，交叉走线尽量垂直布置。
· 电源与地线布局 电源走线粗短，芯片电源引脚就近放置去耦电容；优先使用完整地平面，区分数字地、模拟地、功率地分区布线，缩小开关电源功率环路，电感下方挖空地层减少 EMI 辐射。
· 高速差分信号布线 高速信号线禁止跨地层分割区域布线；差分走线保证等宽、等距、等长对称，过孔、换层方式保持统一；高频时钟远离功率器件，可做包地屏蔽降低干扰。
· 过孔与铺铜规范 高速信号减少过孔数量，电源、地网络并联多过孔降低阻抗；板面空白区域铺地消除孤岛铜箔，大面积铜箔增设散热孔，避免焊接起泡、板材变形。
· 布线核心禁忌 禁止高速线跨分割、强弱信号长距离并行；杜绝走线瓶颈、焊盘侧边出线、元器件投影下方走线等违规布局。
很多工程师按照这套标准完成布线后，仅通过电气仿真、样板验证就直接投产。但大量制板、SMT相关的工艺细节缺陷无法依靠电气仿真识别，小批量样板也很难暴露批量生产才会集中爆发的不良，无形中埋下量产隐患。
布线细节违规会贯穿制板、贴片、焊接全流程，不同隐患对应不同量产故障：
2.1 线路连通异常（线头、焊盘、过孔衔接缺陷）
线头未完全贴合焊盘、VIA 接地焊盘衔接缺口，回流焊锡膏无法完整包裹线路，极易出现开路、虚焊；走线从焊盘侧面引出、细间距器件侧出线直连，锡膏受热溢出搭桥，产生锡珠、相邻引脚短路，BGA NSMD 焊盘走线布局不合理还会加剧芯片偏移、立碑不良。
2.2 焊盘与铜箔搭配失衡
宽走线窄焊盘会造成锡膏堆积，形成锡珠；小元件焊盘直接连接大面积铜箔，散热速度过快，回流焊冷热不均引发立碑、焊点脱落；上下叠层残铜率差距过大，板材高低温循环后翘曲变形，双面贴片出现贴装偏移。
2.3 器件下方走线/过孔违规
片式阻容、电解电容、BGA 芯片本体下方走线、打通孔，器件受热温差失衡，不仅会加速元器件老化失效，还会提升板材分层、内部短路风险。
2.4 走线尺寸、角度、机械避让违规
布线存在锐角，PCB 蚀刻加工时线路尖端易腐蚀断裂；铜厚不匹配线宽线距，出现线路残缺、阻抗异常；走线离螺钉孔过近，装配时易刮断线路造成整机短路。

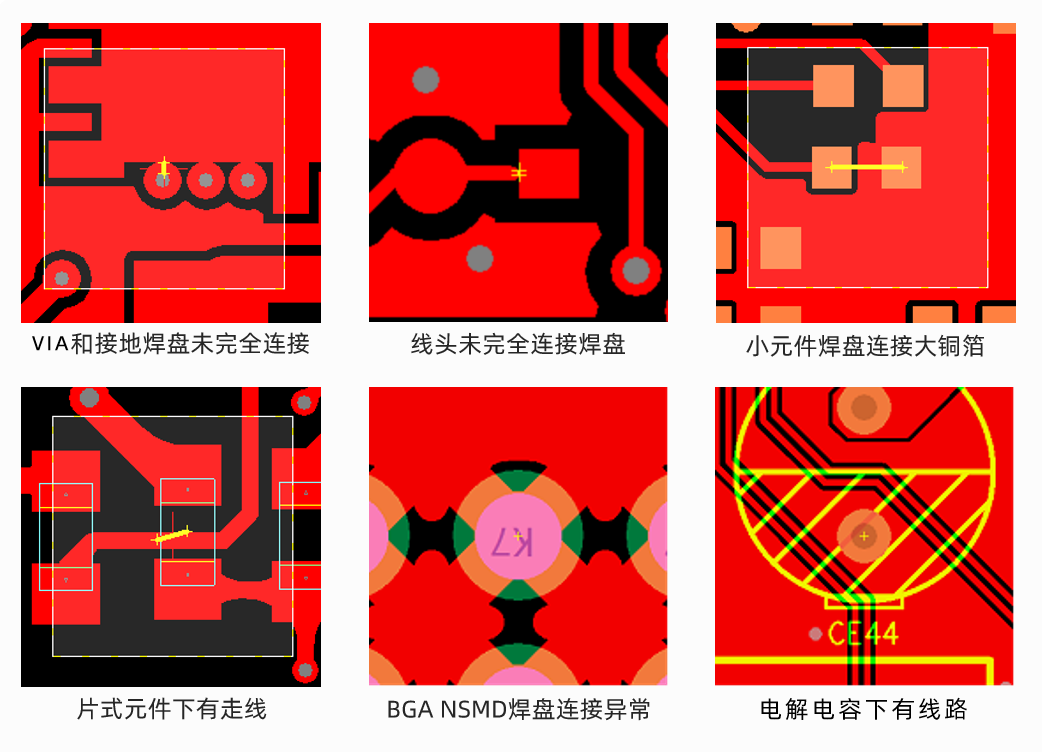

基于20+年行业积累以及IPC规范、GJB/QJ规范等行业标准，望友DFM软件内置丰富详实的PCB布线审查规则库，可覆盖片式元件下有走线、表贴焊盘上有过孔等多维度隐患审查，同时支持自定义拓展更多场景校验，搭配3D直观展示，帮助您高效识别各类潜在布线隐患。主要审查隐患如下：
3.1 线头未完全连接
识别走线端头与焊盘衔接缺口、悬空线头，杜绝焊接开路，匹配案例：线头未完全连接焊盘。
3.2 走线从焊盘侧面引出
识别单边窄区域出线的违规走线，规避锡珠、相邻焊盘短路风险。
3.3 细间距器件焊盘侧面出线直连
针对 BGA、01005 小型器件管控侧边走线互连，防止密引脚桥连短路。
3.4 表贴焊盘上有过孔
检测贴片焊盘范围内违规通孔、埋孔，避免锡膏流失造成少锡。
3.5 宽走线窄焊盘
识别粗线路对接小型焊盘，管控锡膏铺展，减少锡珠不良。
3.6 布线锐角
全局筛查锐角走线，防止 PCB 蚀刻尖端断线。
3.7 特定器件下有走线/过孔
检测片式元件、BGA、电解电容下方是否有走线/打孔。
3.8 走线和M#螺钉孔距离
核查线路与机械螺丝孔安全距离，规避装配刮线短路。
3.9 焊盘直连大平面
预警小焊盘大面积直连地/电源铜箔，平衡散热，改善立碑问题。
3.10 不同铜厚板的线宽/线距
根据板材铜厚自动切换工艺标准，避免线路蚀刻残缺、阻抗异常。
3.11 上下叠层残铜率不平衡
对比顶层底层铜箔占比，预警板材翘曲风险，提升双面贴片良率。
以上列举的11项常见布线隐患，并非望友DFM布线设计可制造性全部审查项，望友DFM支持企业导入自有产线专属标准，自主迭代、持续扩充审查规则。全面覆盖PCB布线设计隐患，适配军工、工控、汽车电子、新能源、医疗、消费电子等多行业生产标准。
单纯依靠人工检查、电气仿真无法全面识别PCB布线量产工艺隐患，仅遵守电气布线规范也难以规避批量生产不良。
望友DFM依托真实3D器件模型库+丰富详实的规则库+行业标准，实现全自动化、智能化的布线设计可制造性审查分析，覆盖线路连通、焊盘走线、器件避让、线宽线距、叠层铜平衡全维度校验规则，搭配3D可视化展示，帮助您精准定位各位布线工艺风险。
在设计阶段拦截全部走线开路、短路、焊接缺陷，避免PCB生产完成后批量报废。真正落实“设计即符合制造”理念，帮助工控、新能源、汽车电子、军工等电子制造企业降本提效、稳定PCBA量产良率。
结语：如果您长期被PCB布线工艺缺陷困扰，欢迎了解望友DFM可制造性分析软件，提供多维度可制造性分析与自动化审查功能，覆盖封装设计、器件布局、布线设计等关键环节，适配通讯网络、服务器/数据中心、汽车电子、ODM/EMS工厂等各个电子相关行业使用需求，可点击下方了解详情/立即咨询我们申请免费试用与演示。
