投产阶段才发现PCB焊盘与BOM器件不匹配?DFM审查前置拦截焊盘设计工艺隐患

发布时间:2026-07-09浏览次数:20

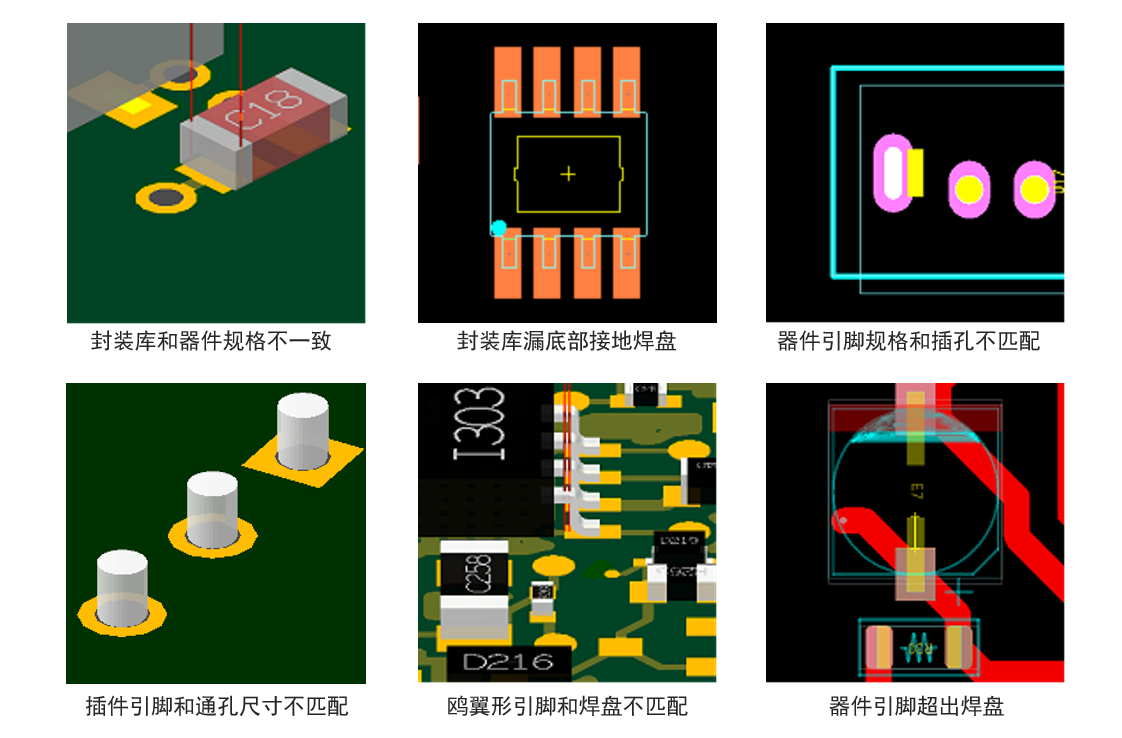

望友DFM软件:自动审查焊盘封装设计工艺隐患 | 望友科技

导读: 电子制造服务(EMS)和PCBA组装行业普遍存在原理图逻辑无误,但批量生产出现虚焊、立碑、器件烧毁、整板报废等问题,核心诱因是PCB焊盘封装设计与实际BOM(物料清单)器件出现了匹配偏差。封装库作为连接虚拟设计与物理制造的关键载体,尺寸、图形、极性、通孔、引脚任一参数偏差,都会引发SMT贴片、波峰焊接批量不良。本文详解望友DFM软件,针对焊盘封装设计工艺环节隐患的全维度审查能力,拆解11类高频工艺隐患。无论是插件引脚与通孔尺寸的微小公差,还是器件引脚规格和插孔不匹配等问题,望友DFM软件都能在设计阶段审查拦截,降低返工报废成本。

一、PCB 设计生产痛点:封装焊盘与 BOM 物料不匹配,批量制造损失居高不下

在 EMS 电子代工、硬件研发、PCBA 组装生产全流程中,行业普遍存在一句共识:设计是制造风险的源头。

大量项目落地时常会出现反常工程问题:硬件原理图电路逻辑完全正确,无线路短路、断路设计错误,可 PCB 投产后接连爆发贴片不良、焊接失效,严重时整批板材直接报废。深挖根源,绝大多数故障并非电路逻辑缺陷,而是PCB 焊盘封装库设计,和 BOM 清单内实际物料器件规格存在隐性匹配偏差。

PCB封装库是衔接电脑端虚拟设计、线下实体制造的核心桥梁,一旦封装图形、尺寸、标识、通孔参数和实物器件不兼容,会衍生连锁工艺故障:轻微产生虚焊、连锡、立碑,严重直接造成 IC 芯片烧毁、元器件脱落、整批次PCB报废。

当下电子产品迭代速度持续加快,高密度 PCB、微型 01005 元件、多替代料供应链普及,单纯依靠人工核对封装与 BOM 物料,极易遗漏细微尺寸、标识隐性偏差。专业DFM可制造性审查软件,成为硬件研发、PCB 工程、EMS 工厂规避封装匹配隐患的刚需工具。

本文结合望友DFM软件核心审查能力,拆解焊盘封装+BOM物料匹配场景下11类典型工艺隐患,详解DFM软件如何前置审查拦截焊盘封装设计工艺环节隐患。

二、几何尺寸硬伤:焊盘图形与器件本体错位,SMT贴片主要故障源

在DFM审查中,最直观也最致命的问题往往发生在基础的几何尺寸上。根据行业数据,以下几类问题是导致SMT贴片失败的主要原因:

2.1 焊盘图形库镜像问题

这是最容易被肉眼忽略的错误。当工程师在创建封装库时,如果未正确设置镜像属性,会导致贴片元件(如二极管、LED或极性电容)的正负极方向与实际贴装相反。这种错误一旦流入生产线,意味着整批PCBA必须返工甚至报废。

2.2 焊盘图形漏失焊盘问题

在多引脚芯片或复杂连接器设计中,偶尔会出现封装库定义不完整的情况,导致某个引脚在PCB上没有对应的焊盘。这不仅会导致电气连接断路,还会影响器件的物理固定强度。

2.3 焊盘图形和器件规格不一致问题

这是BOM匹配中最常见的问题。例如,BOM中选用的电阻尺寸是0603,但PCB封装库中画的却是0805的焊盘;或者IC芯片的实际本体宽度大于封装定义的丝印框。“小物料大焊盘” 会造成回流焊偏移、虚焊;“大物料小焊盘” 产生焊接应力集中,冷热循环后焊点开裂。

三、焊接工艺隐患:焊盘长宽、通孔配比不符合回流/波峰焊制造规律

除了基本的图形错误,更深层次的隐患在于焊盘设计是否符合物理焊接规律。特别是针对特殊封装和通孔插件,以下细节决定了产品的可靠性:

3.1 焊盘前/后/侧面焊接尺寸问题

对于Chip元件(如电阻电容),焊盘的长度和宽度设计至关重要。如果焊盘过长,可能导致元件立碑(Tombstoning);如果过短,则润湿面积不足,形成冷焊。侧面的焊接尺寸如果不达标,还会影响AOI(自动光学检测)的判定。

3.2 通孔引脚和孔尺寸匹配问题

对于DIP插件,孔径的设计必须考虑引脚直径和镀铜厚度。如果孔径过小,插件困难甚至损坏引脚;孔径过大,波峰焊时焊料爬升不足,导致透锡率低,无法满足IPC标准。

四、布局标识隐性缺陷:极性、定位、物料兼容

随着元器件小型化和高密度化,布局和标识的准确性同样不容忽视:

4.1 第1脚位置和引脚编号问题

IC的第1脚识别错误是灾难性的。如果PCB上的丝印标记与器件实物的第1脚位置不对应,或者引脚编号顺序搞反,将导致芯片功能完全失效甚至烧毁。

4.2 封装库极性标识问题

二极管、钽电容等有极性元件,必须在PCB上有清晰的极性标识(如丝印框、颜色标记)。如果封装库中缺失这些标识,SMT操作员或质检人员将无法快速判断方向,增加出错概率。

4.3 封装库中心位置问题

元件的几何中心与拾取中心(重心)如果不重合,贴片机在高速贴装时会产生偏移,导致贴装精度下降,尤其是在处理0201或01005等微小元件时更为明显。

4.4 焊盘间阻焊桥问题

在高密度BGA或QFN封装中,如果焊盘间距过小且没有设计阻焊桥(Solder Mask Dam),绿油容易破裂,导致焊盘间短路。

4.5 一物多厂家器件兼容性审查

现代供应链中,同一个位号可能对应多个厂家的替代料。不同厂家的器件尺寸可能存在细微差异(如体宽、引脚跨度)。如果封装设计只考虑了主选料,而忽略了替代料的尺寸公差,一旦切换物料,就可能发生装不上的尴尬。

4.6 大宽高比器件/大器件小焊端问题

对于一些高大的电解电容或变压器,如果底部的焊盘设计过小,无法支撑其重量,在波峰焊或回流焊的热冲击下极易脱落。

五、DFM软件核心价值:封装匹配隐患前置审查拦截

上文梳理的11类焊盘与BOM物料匹配痛点,仅为PCB封装设计阶段高频高发的典型隐患,并非焊盘封装工艺审查的全部风险点。伴随电子产品小型化、高频射频化、软硬结合板普及,BGA 球栅阵列、金属屏蔽框、功率器件散热焊盘、FPC 异形引脚等特殊元器件,可能还会衍生更多小众、隐蔽的封装匹配偏差。仅依靠人工核对封装与BOM物料早已无法满足生产需求,专业DFM可制造性审查是硬件研发、PCB工程、EMS工厂等的必备流程。

望友DFM软件基于PCB设计数据和BOM数据,自动关联3D器件模型完成虚拟装配,通过软件内置DFM数字化规则完成自动审查分析;3D可视化展示封装与实物器件不匹配点位,支持检查结果与图形实时交互定位,直观定位故障,同时可输出专业的DFM分析报告。无需等PCB制版、贴片投产,在设计阶段即可拦截焊盘设计工艺隐患,从源头减少返工、板材报废、产线停线损失!



结语: 如果您正在为焊盘封装设计工艺隐患困扰,欢迎了解望友DFM可制造性分析软件,提供多维度可制造性分析与自动化审查功能,覆盖封装设计等关键环节,适配通讯网络、服务器/数据中心、汽车电子、ODM/EMS工厂等各个电子相关行业使用需求,可点击下方了解详情/立即咨询我们申请免费试用与演示。
