电子PCBA DFM/DFX的发展：从人工审查到数字化设计验证

随着PCB层数、元器件密度、高速信号和复杂封装不断增加，PCBA设计与制造之间的关联越来越紧密。一个设计问题可能直到制板、贴装、测试甚至整机装配阶段才暴露，带来改板、重复试制和交付延期。

在这样的背景下，电子PCBA行业的DFM/DFX也在持续发展。其变化并非简单增加检查项目，而是从依赖工程师经验，逐步走向自动化、3D化、规则数字化和系统化设计审查。

早期阶段：依靠工程经验和Checklist审查

早期PCB设计相对简单，设计完成后，通常由PCB制造或PCBA工艺人员依据设计规范、工艺要求和个人经验进行检查。

随着PCB层数、元器件数量和组装复杂度增加，企业逐渐将常见问题整理为Checklist，在投板或试制前检查线宽线距、孔径、焊盘、器件间距、工艺边、Mark点等内容。

这一时期的DFM，本质上仍然是“工程师经验+人工检查”。它能够提前发现部分问题，但检查效率、完整性和一致性高度依赖工程师个人经验。

从人工检查到自动化审查

当PCBA进入高密度、复杂化阶段，需要检查的对象从几十项、几百项规则扩展到大量焊盘、过孔、走线、器件和工艺约束，仅依靠人工Checklist越来越难以满足研发效率要求。

DFM因此开始软件化。DFM软件的出现，使PCBA可制造性分析逐渐由人工走向自动化。

ECAD、Gerber、ODB++、IPC-2581、BOM、XY坐标等设计制造数据可以被软件解析，制造经验和工艺要求则转化为数字化规则。检查范围也从PCB裸板逐渐延伸到焊盘封装、器件布局、布线、SMT、波峰焊、选择性焊、测试点和可靠性等环节。

DFM的工作方式由此发生变化：过去是工程师根据规则寻找问题，现在则可以由软件执行大量规则审查，再由工程师分析和处理风险。

从2D检查走向3D PCBA DFM

PCBA复杂度继续提高后，二维DFM又遇到了新的边界。

传统二维数据能够判断间距、焊盘、孔和走线等问题，却难以完整描述器件高度、连接器、插件引脚、结构件和工装治具之间的空间关系。

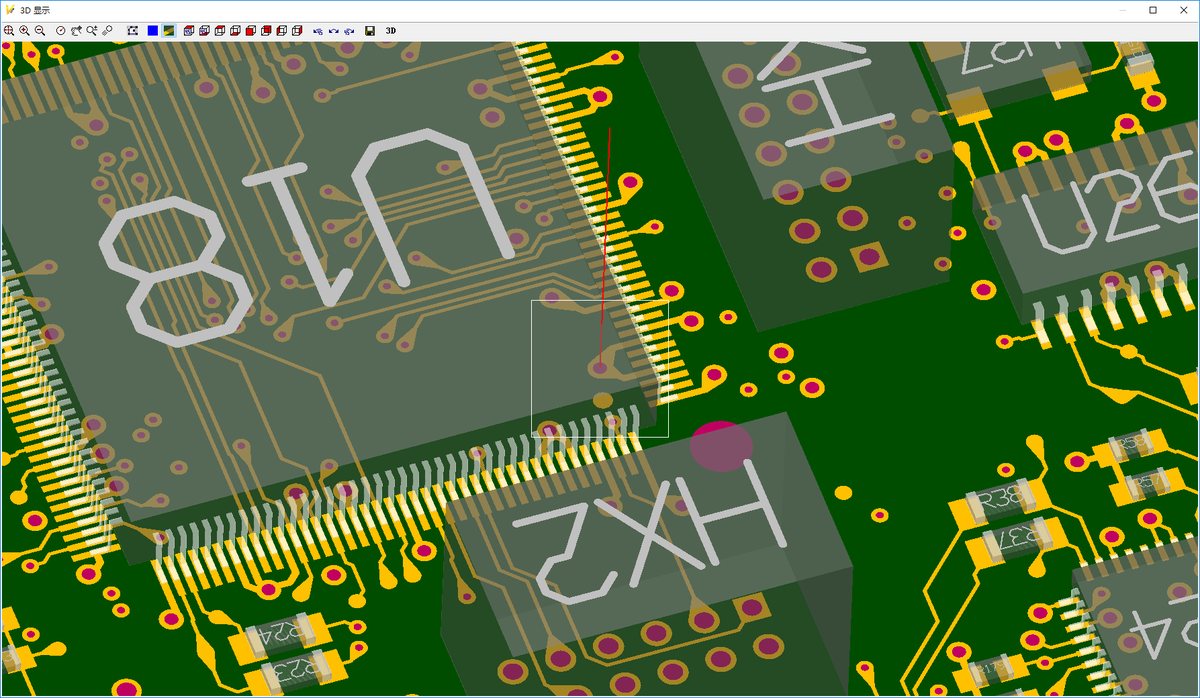

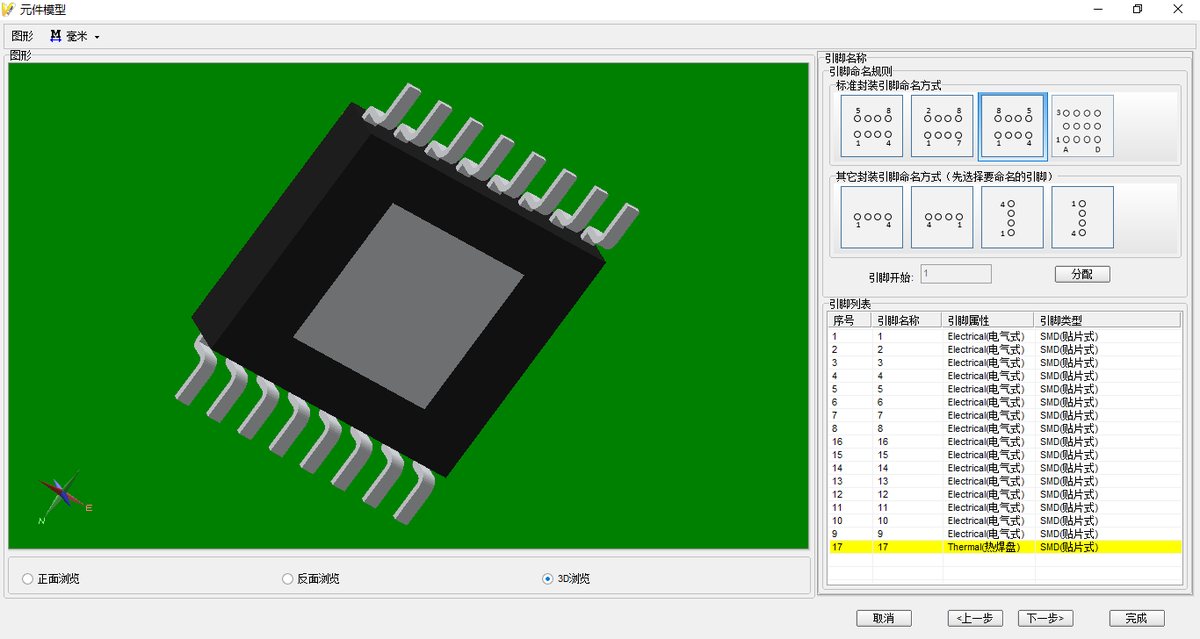

因此，PCBA DFM开始由2D向3D发展。通过器件3D模型和STEP等数据建立虚拟PCBA，可以进一步分析器件空间干涉、高度限制、插件装配以及PCBA与结构件、治具之间的关系。

DFM由此不再局限于“PCB是否容易制造”，而开始深入到真实PCBA制造和装配场景的数字化验证。

DFM继续深化：制造经验成为企业数字化规则

软件自动检查解决了效率问题，但新的问题随之出现：规则本身如何跟上产品和工艺变化？

DFM的另一条重要发展路径，是从固定规则走向持续迭代。

不同企业、产品和产线具有不同的工艺能力，新器件、新封装和新工艺也在不断出现。通用规则之外，企业在研发、试制、量产和售后过程中积累的大量经验，同样具有重要价值。

这些经验可以按照：

问题发现 → 原因分析 → 经验沉淀 → 规则数字化 → 自动审查

持续转化为企业自己的DFM规则。

因此，DFM正在从单纯的可制造性检查工具，进一步成为PCBA设计制造知识积累和复用的重要载体。

DFX发展：设计审查维度不断丰富

与DFM不断深化可制造性分析的同时，PCBA设计需要关注的质量维度也越来越多，推动DFX持续发展。

今天的电子PCBA DFX审查已经可以覆盖焊盘封装、布局布线、Netlist开短路、SI信号完整性、PI电源完整性、EMC电磁兼容、安规、制造、组装、可测试性和可靠性等不同方向。

这意味着审查对象不再集中于某一个设计或制造环节，而是越来越多地考虑PCB/PCBA在设计、制造、装配、测试和可靠性等不同阶段可能出现的风险。

DFX进一步走向流程化和平台化

随着审查维度增加，DFX的发展重点也开始从“有哪些规则”延伸到“如何让规则真正进入设计流程”。

设计审查可以前移到焊盘封装、器件布局、PCB布线、投板等关键节点，在不同阶段调用相应规则进行检查，让问题尽可能在当前设计阶段被发现。

与此同时，规则库、3D模型库、整改经验等逐渐成为可持续积累的数字资产；审查任务、问题报告、规则管理以及庞大研发团队的多人协同也开始被纳入统一的平台。

DFX由此逐渐形成覆盖设计数据、数字化规则、三维模型、审查流程和经验资产的系统化设计审查能力。

PCBA DFM/DFX正在向哪里发展？

回顾电子PCBA行业的发展，DFM和DFX并不是简单的前后替代关系，而是在不同设计质量需求下持续演进并相互协同。

PCBA DFM正向自动化、3D化、规则数字化和持续进化发展，并进一步与DFA装配审查结合。随着电子产品结构日益复杂，仅验证PCB/PCBA的可制造性已不足以覆盖全部风险，还需要通过机电协同，将3D PCBA与外壳、结构件、连接器、线缆及工装治具等机械数据结合，开展装配干涉、空间间隙、连接器对插和治具避让等审查，实现从板级制造到整机装配的数字化验证。

与此同时，DFX持续向多维审查、设计前移、流程化和平台化发展，推动质量问题更早在设计阶段被发现；由依赖个人经验，转向依靠可执行、可复用、可持续积累的数字化知识。这也将成为电子产品复杂度持续提升背景下，PCBA设计与制造数字化发展的重要方向。
