如何省时省力进行Gerber图层快速对比?

发布时间:2022-07-29浏览次数:399

很多工程师工作中会遇到需要对比两个Gerber图层的情况,如果通过普通的Gerber文件查看软件进行比对,无疑是耗时耗力的。

* 注:Gerber文件是PCB线路板行业软件描述线路板(线路层、阻焊层、字符层等)图像及钻、铣数据的文档格式集合,是线路板行业图像转换的标准格式。

今天小编就带大家一起来看看如何使用望友CAM365软件进行Gerber图层快速对比,并通过输出报告的形式告知对比结果。

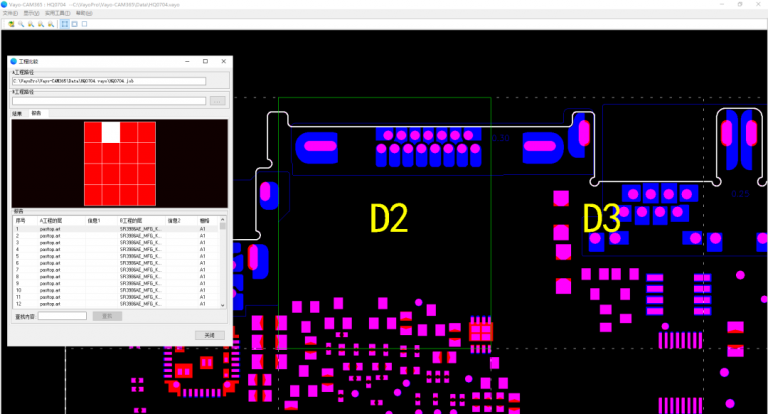

如下图所示,我们导入需要对比的Gerber图层后,通过对齐、设置PCB外框等操作后,确保对比的Gerber图层在一个参考面上,软件会将对比的Gerber图层进行区域划分。

例如A1~A4, B1~B4, C1~C4, D1~D4,每个区域两个图层的颜色会进行区分,下图蓝色和紫色分别代表不同的图层。

如何省时省力进行Gerber图层快速对比1

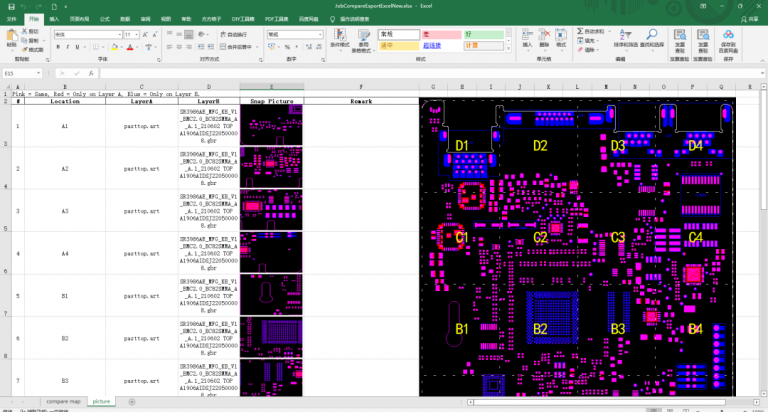

并且最终会输出如下图的Excel表格数据:

如何省时省力进行Gerber图层快速对比2

Vayo-CAM365软件就是通过这样的方式来实现Gerber图层快速对比的功能,提高效率。

关于望友CAM365软件简介:

望友科技参访了众多行业用户,集合PCBA组装工厂工艺、品质、设备等一线人员意见,避开传统CAM软件操作繁琐等缺陷,充分了解一线人员的迫切需求后,针对高频操作做出特殊优化,力求便捷、简易、高效,让您可以轻松、高效工作。

将传统的基于常规CAM工具的人工基本工艺审查过程转变为智能自动化。

望友科技将其高端DFM/DFA软件中智能筛查方式引入CAM365工具,让工艺人员可以轻松识别PCB问题挑战,完成基本工艺审查。

将高端钢网工艺数字化软件中的创新开口创建功能引入CAM365,让工艺工程师可以直接选择模板,轻松创建特殊封装的开口,完成需求准备,实现需求即设计,保障钢网品质。

望友科技提供多种价格方式(按年/季/月付费、大集团特惠等多种灵活配合),无论您是小型企业、还是大型集团,都可以以最经济的投入,轻松引入正版软件;不但给团队配合提供了一款高效工具,还能避免因版权问题带来的财务风险。
