轨道交通类领军企业选用望友NPI软件

发布时间:2023-07-06浏览次数:1,130

1.客户介绍

****公司是全球规模领先、品种齐全、技术一流的轨道交通装备供应商,建设了世界领先的轨道交通装备产品技术平台和制造基地。该公司制造的高速动车组系列产品,已经成为中国向世界展示发展成就的重要名片,是一家以轨道交通装备为核心,跨国经营、全球领先的高端装备系统解决方案供应商。



2.案例分析

随着电子模块复杂化精密化,人工工艺评审的弊端突出,潜在的生产隐患无法有效发现:
▪ 设计不规范加之封装库数据量太大,人工无法实现100%封装库评审,生产时问题频发;
▪ 人工审查可制造性效率低下,有观察误差且容易疏漏,试制后发现问题反馈研发修改;
▪ 诸如物料缺失、整机装配、特殊元器件安装工艺等问题无有效方法在生产前期妥善解决,影响生产效率;
▪ 人工统计PCB板测试覆盖率,耗时太长;



2.1 元器件问题
▪ 器件和焊盘封装不匹配
▪ 禁限用封装





问题描述1:实物器件和焊盘封装设计不匹配
检查分类:焊盘图形库
隐患:实物器件与焊盘封装不匹配,导致无法装配



问题描述2:片式焊盘內距不满足要求
检查分类:焊盘图形库
隐患:焊盘內距不满足要求会导致回流焊焊接过程受热应力影响,锡膏凝固时中容易立碑



问题描述3:元件引脚后端(脚后跟)超出焊盘
检查分类:焊盘图形库
隐患:元件引脚后端(脚后跟)超出焊盘是潜在的焊盘封装库错误,会导致无法装配或焊接不良。

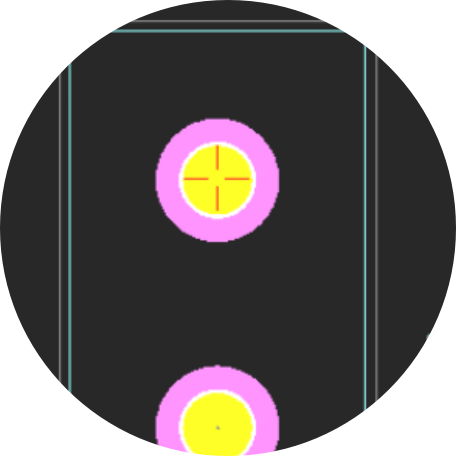

问题描述4:封装库通孔尺寸和推荐孔不一致
检查分类:焊盘图形库
隐患:插件封装的通孔尺寸和datasheet中的推荐设计通孔尺寸不一致,可能是潜在的封装库错误。



2.2 PCB设计问题
▪ 特定区域有无走线等
▪ 工艺边宽度不满足要求

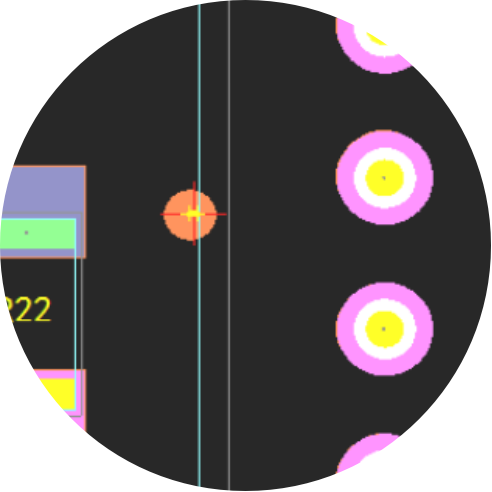

问题描述1:检查区域有无走线、过孔、器件
检查分类:器件布局
隐患:喷码区不能有走线、过孔、器件,影响喷印质量。



问题描述2:插件连接器和周围元件距离
检查分类:器件布局
隐患:插件连接器在拔插装配过程中会产生应力,安全间距不足容易导致其它元件焊点受应力损伤。插件连接器在维修中需要足够的净空区来确保拆装过程不影响周围其它元器件。



问题描述3:工艺边宽度不满足要求
检查分类:拼板
隐患:宽度不足会导致轨道刮锡膏,撞件,翻板等不良。



问题描述4:测试点到器件距离不满足要求
检查分类:测试点
隐患:测试点距离不同高度器件有距离要求,否则会导致后续进行测试难以下针。



2.3 设计图纸问题
▪ 器件数量与图纸不符
▪ 料号重复





BOM检查
问题描述:BOM中出现的问题需人工检查,容易疏漏
改善需求:通过对BOM文件进行自动化审查,找出料号重复、位号重复、元件数量与位号不匹配等问题,提前确认

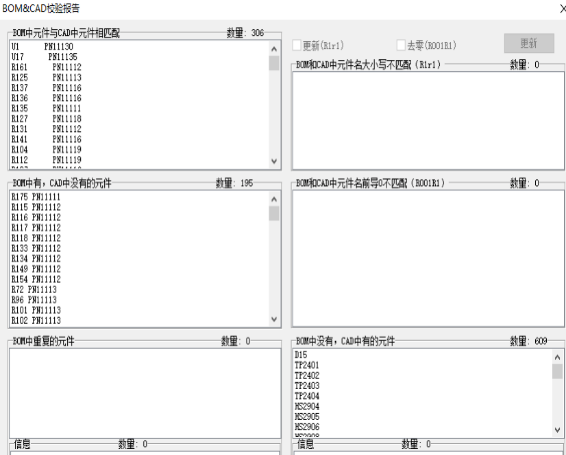

BOM与CAD校验
问题描述:BOM中有而PCB中没有的器件,难以在生产前期发现,等到生产发现时中止生产,与研发核对,延误生产
改善需求:通过BOM与PCB数据自动校验,找出器件明细栏数量与图纸不符的地方,提前确认



2.4 测试问题

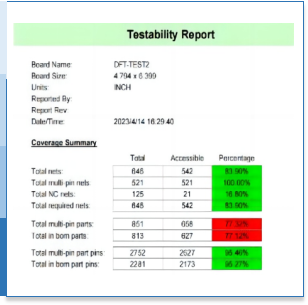

▪ 测试覆盖率报告需人工产出
问题描述:人工统计方式制作测试覆盖率报告,不仅耗时,而且准确性差
改善需求:通过软件自动输出测试覆盖率报告,提供给测试部门作为测试组合决策依据



3.解决方案

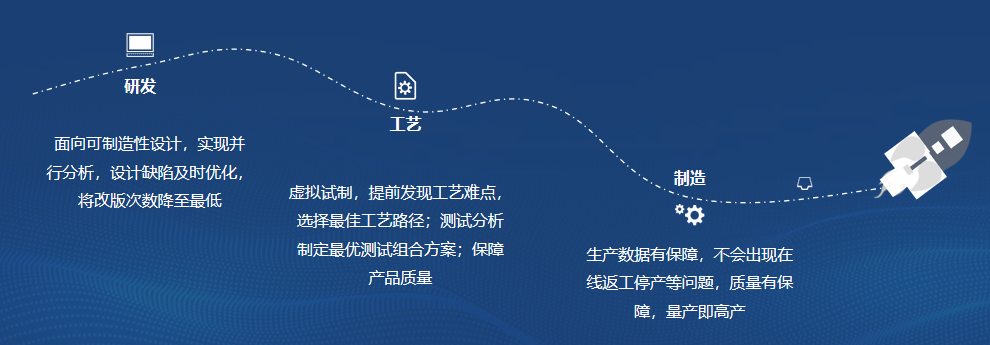

导入望友软件,优化新产品导入流程,确保上一道工序存在的问题及时发现并改善和优化,杜决问题留到下一环节。
软件智能分析取代人工审查,大幅提升各环节工作效率,为产品高质高效交付奠定基础。





▪ VayoPro-DFM Expert software

DFM 可制造性分析软件
软件功能:模拟真实PCBA电路板,检查设计缺陷,预测工艺难点&量产问题,从设计与工艺源头提升制造品质,降低研发与制造成本



▪ VayoPro-Test Expert software

Test 测试分析与快速制程软件
软件功能:高效测试策略分析,助力测试方案决策;快速检测程序制作,减少程序编制/调试时间;全面DFT分析,提升ICT/飞针测试覆盖率



3.1 VayoPro-DFM Expert软件技术指标

▪ 数据读入:支持各种EDA设计文件,智能校验CAD与BOM,检查BOM匹配性
▪ 审查规则:支持光板工艺、装配工艺、测试点工艺、孔工艺、载板工艺、冷板工艺等各种分析
▪ 数据输出:支持输出Gerber、DXF等CAM数据输出
▪ 分析报告:支持输出DFT/Testability报告、测试策略分析及报告

自主可控:国产自主研发,具备独立知识产权
3D元件库:免费提供20万以上3D元器件模型库
建模工具:赠送建模工具,安装使用不限用户数
3D 模型输出:支持输出单板3D模型数据并无缝对接ProE、UG或达索系统



3.2 VayoPro-Test Expert软件技术指标

▪ 数据读入:支持各种EDA设计文件,智能校验CAD与BOM,检查BOM匹配性
▪ 选针规则:强大全面的选针规则,且支持自定义设置
▪ 数据输出:支持 AXI、AOI、ICT、飞针等设备程式输出,并匹配行业主流的品牌设备格式
▪ 分析报告:支持输出多种格式3D评审报告

自主可控:国产自主研发,具备独立知识产权
软件交互:支持与原理图交互查询,快速定位
夹具设计:支持ICT/MDA夹具设计,夹具再利用分析
其它分析:支持夹具再利用分析,支持PCB阻焊层分析





4.方案价值

▪ 智能高效
软件分析替代人工方式,覆盖广、精度高、速度快,省时高效

▪ 协同工作
专业且标准化的分析报告,扫除沟通障碍,提升跨部门协作能力

▪ 决策保障
专业的分析结果为最佳决策提供关键依据和保障

▪ 提质增效



4.1 提升工艺阶段和测试阶段的自动化程度
▪ 利用软件代替人工进行DFM审查,提升效率
▪ 利用软件代替人工方式自动完成测试覆盖率报告,提升效率
▪ 提升针对逐一元器件的审查精细度
▪ 提供裸板、PCBA、拼板工艺、工艺制程等的审查项,让审查项目更加全面



4.2 提供审查报告
▪ 提升设计与工艺人员协同能力
▪ 提高评审沟通效率



4.3 提升制造前策划保障能力
▪ 通过物料、工艺与设计的同步为生产制造提供最准确,最有效的数据



4.4 减少在生产过程技术状态变更次数
▪ 提高设计工作效率和一次成功率,避免后续调试中因设计错误引发的版本变更





质量是企业的生命线,成本是企业核心竞争力,望友软件方案为您带来直接的收益和价值,帮助企业提升竞争力!
