QNAP威联通 × 望友 Stencil：从人工审查到数字化审查，NAS存储龙头构建品质保障防线

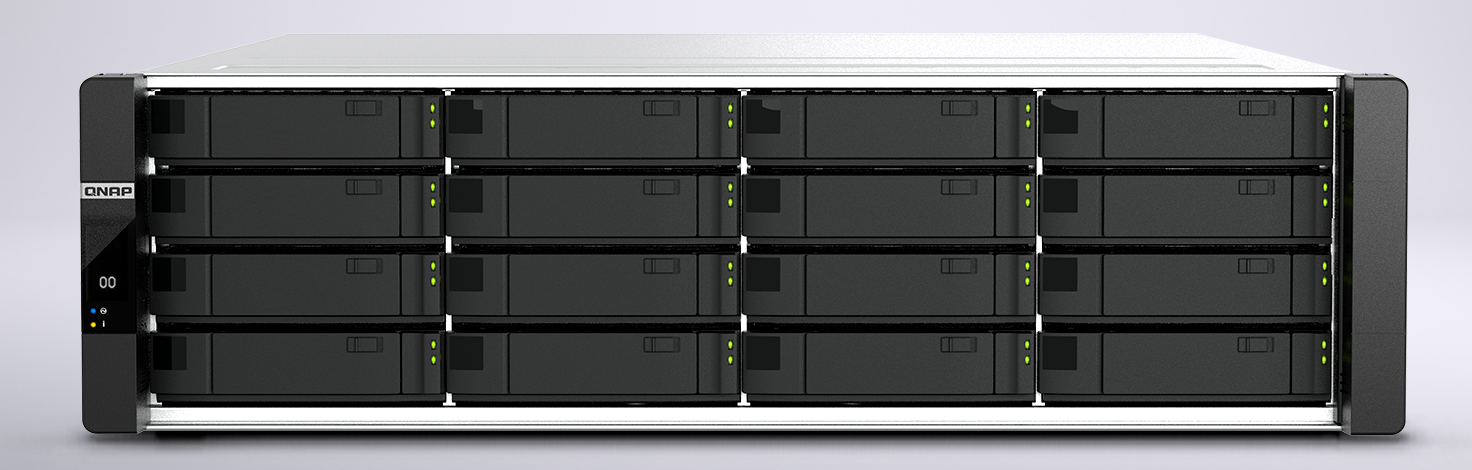

图1：QNAP 企业级 NAS 存储设备——钢网工艺质量直接影响此类高密度电子产品的焊接可靠性

一、引言：数据存储龙头的工艺质量命题

在数据存储与网络设备领域，QNAP（威联通科技）以高性能 NAS、服务器及网络解决方案闻名全球。其产品覆盖家庭用户到企业级数据中心，型号繁多、迭代迅速，对 PCBA 制造中的印刷钢网工艺提出了极高要求。钢网开口设计直接决定锡膏印刷质量，进而影响焊接良率与产品长期可靠性。对 QNAP 而言，如何在快速交付的同时保证钢网设计零疏漏，已成为核心竞争力的关键一环。

二、行业挑战与客户原有麻烦：钢网工程的四重困局

传统钢网准备与评审流程长期依赖人工经验和通用 CAM 工具。随着 QNAP 产品复杂度持续提升，瓶颈愈发明显，主要体现在以下四个方面：

2.1 评审效率低且依赖个人经验

钢网厂返回 Gerber 文件后，工程师需在 CAM350 等通用工具中进行人工视觉检查，手动测量开口尺寸、间距等关键参数。单款钢网平均耗时 4-6 小时，不仅效率低下，而且容易遗漏细节问题。评审质量高度依赖工程师个人经验，缺乏标准化检查流程。

2.2 宝贵经验未能数字化沉淀

历史上验证成功的钢网开口方案仅以“钢网实物”或零散文档形式保存，成功经验无法系统化积累和复用。每次新项目都需从头评审，人员流动又进一步带走隐性知识，新工程师学习曲线陡峭。

2.3 关键参数计算依赖人工

元器件锡膏填充率等核心指标需手动计算或凭经验估算，缺乏科学量化依据。这既存在过度设计或设计不足的风险，又无法快速评估钢网开口对焊接品质的潜在影响。

2.4 与钢网供应商协作效率低

设计问题通常需要 2-3 轮反复沟通修改，双方缺乏标准化的数据交换和问题反馈机制，设计变更跟踪困难，版本管理容易出错。

三、解决原理与方法：基于望友 Stencil 的数字化跃迁

针对上述困境，QNAP 引入望友 Stencil 钢网工艺数字化软件，将钢网设计评审从“依赖人工经验”升级为“数据驱动智能化”。其核心逻辑在于：把离散的人脑经验转化为可复用、可验证、可传承的企业数字资产，并用自动化规则审查替代人眼抽查。

3.1 建立企业级钢网开口经验库

将历史上验证成功的开口方案按元器件类型数字化分类存储，实现经验资产化、版本可控、权限可管。工程师无需再依赖记忆或翻查旧文档，一键即可复用团队最佳实践。

3.2 自动化规则审查

基于 60+ 条可配置审查规则，软件可一键检测开口尺寸、形状、间距等是否符合设计规范，自动识别潜在问题区域并标记高风险开口，实现从“人眼查验”到“数智化筛查”的转变。

3.3 精准工艺参数计算

自动计算 PIP 器件锡膏填充率，根据元器件类型与焊盘设计推荐最佳开口方案，并支持阶梯钢网等特殊工艺的自动化评估，为设计决策提供量化依据。

3.4 智能经验复用与自动应用

新项目自动匹配历史成功方案，基于元器件库批量应用已验证开口参数，同时保留个性化调整空间。异形复杂新封装则可通过菜单式模板快速创建，无需反复向供应商解释说明。

四、前后变化：能力对比表

五、企业受益与价值：从效率到竞争力的全面跃升

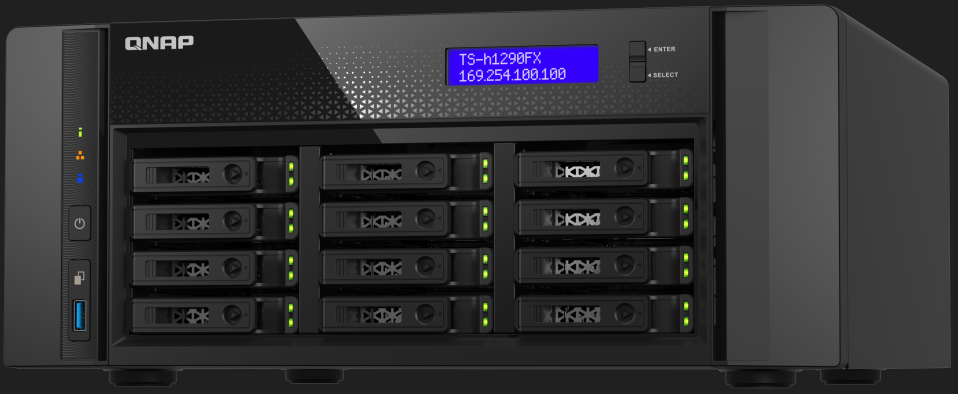

图2：QNAP TS-h1290FX 全闪 NAS——复杂 PCB 设计对钢网开口精度提出更高要求

5.1 评审效率大幅提升

钢网设计评审时间从平均 4-6 小时压缩至 10 分钟-1 小时，自动化检测大幅减少人工检查时间，工程师得以将精力投入到工艺改善与创新工作中。

5.2 设计质量显著改善

锡膏填充率计算精度提升至 95% 以上，钢网一次性通过率提高 40%，焊接缺陷率降低 30%，为高密度 NAS 主板提供了更可靠的印刷质量保障。

5.3 知识资产化价值凸显

QNAP 已建立包含 20,000+ 已验证开口方案的企业级经验库。新工程师培训时间缩短 60%，核心工艺经验得到有效保护与传承，人员变动不再造成能力断层。

5.4 供应链协同效率优化

与钢网供应商的沟通迭代次数减少 50%，标准化数据格式提升了信息传递准确性，问题跟踪与闭环管理更加高效。

5.5 成本节约成效明显

通过减少钢网重做和修改费用，年度相关成本节约约 15-20%；同时减少了生产调试时间和物料浪费，降低了因钢网问题导致的生产停线风险。

六、行业启示：电子制造数字化的三条主线

QNAP 的实践为电子制造行业提供了三点重要启示：

工艺数字化是质量基础设施，而非锦上添花。在快速迭代的产品环境下，只有将经验转化为可复用、可验证的数字资产，才能避免人才流动带来的能力断层。

自动化审查是零缺陷防御的关键。人工审查的极限决定了质量上限，数字化规则审查能够突破人眼疲劳和个体经验差异的瓶颈。

供应链协同需要共同语言。标准化的数据交换格式和统一的经验库，是 OEM 与 EMS/钢网厂高效协作、确保多工厂工艺一致性的基础。

七、常见问题 FAQ

Q1：望友 Stencil 与传统 CAM 软件有什么本质区别？

传统 CAM 软件（如 CAM350）主要面向 PCB 裸板制造需求开发；而望友 Stencil 是专为 SMT 工厂工艺工程师打造的钢网工艺准备软件，聚焦历史开口复用、异形复杂封装开口、阶梯钢网、通孔回流焊（PIP）、锡膏填充率计算等钢网专属场景。

Q2：QNAP 为何选择从“人工审查”切入数字化转型？

人工审查是钢网工程中最耗时、最依赖经验的环节，也是质量风险最高的瓶颈。用数字化规则审查替代人眼检查，能够以最小改动撬动最大收益：效率提升、漏检减少、经验沉淀同步完成。

Q3：20,000+ 开口经验库是如何建立的？

望友 Stencil 支持将历史钢网设计中的成功开口批量导入并结构化存储，按元器件类型、封装、工艺要求分类管理。新工程师可一键复用，资深工程师可继续迭代优化，实现知识资产持续积累。

Q4：供应商没有使用望友软件，是否会影响协同？

不会。望友 Stencil 输出标准 Gerber/DXF/PDF 等加工图纸和数据格式，钢网厂可按常规流程接收。同时，QNAP 内部已形成标准化问题反馈与数据交换机制，沟通轮次因此减少 50%。

Q5：该方案对中小型电子制造企业是否适用？

适用。无论是多品种小批量还是大批量生产，钢网开口质量都是 SMT 良率的关键。通过建立企业级开口库和自动化审查，中小企业也能在有限工程师资源下实现质量稳定性和快速响应。

八、结语

从人工审查到数字化审查，QNAP 与望友 Stencil 的合作不仅解决了一家企业的效率与质量难题，更验证了“工艺数字化”在高端电子制造中的战略价值。当经验成为可复用的数字资产，当审查由规则驱动而非人眼驱动，企业便能在快速变化的市场中建立可持续的品质竞争力。
